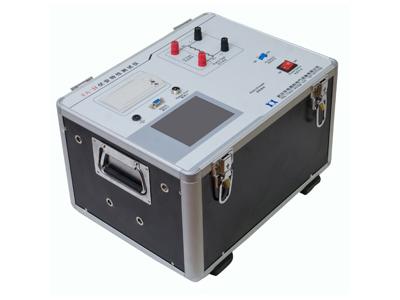

FA-H伏安特性综合测试仪

伏安特性综合测试仪是试验电流互感器伏安特性、变比测试及极性判别、变压器极性判别测试的多功能试验仪器。
参考标准： GB1207  GB1208
1.全自动测试；全中文操作界面；
2.可测试CT伏安特性、10％误差曲线，变比、极性；
3.可选外接升压器；
4.微型打印机即时打印测试数据
解决方案：
互感器现场校验装置方案
伏安特性综合测试仪购买咨询欢迎致电：027-87771780 或是 点击这里马上咨询

伏安特性综合测试仪是一台全自动型测试仪器，仅需进行数字设定，设定测试最高输出测试电压、最大输出电流和步长，装置将自动从零逐步升压。测试全过程自动记录数据，并自动地将伏安特性曲线描绘并显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。

技术参数

伏安特性综合测试仪技术参数


输入电压
输出范围
实际负载能力
测量精度
内置升压器
220V
0～550V
0～20A
1A/520V
5A/350V
10A/250V
20A/150V
﹤0.5%
内置升压器
380V
0～950V
0～20A

1A/950V
5A/850V
10A/620V
20A/460V

﹤0.5%
内置升流器
0～800V
0～600A
0～600A
变比测量精度﹤1%
内置升流器
0～500V
0～2500V/1.5A
0～2500V/1.5A
﹤1%
主机工作电源
AC 220V 50/60Hz
测量用功率电源
AC 220V or AC380V 50/60Hz
工作环境湿度
﹣10℃～﹢50℃
测量仪主机体积
425(L)×300(W)×290(H)mm3
测试仪主机重量
28kg

产品描述

伏安特性综合测试仪简介：

FA-H伏安特性综合测试仪是专门为继电器保护专业试验电流互感器伏安特性、变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能价格比比较高的多功能试验仪器。本仪器采用低耗材料和特殊绕法的升压器，微处理器进行数据采集、分析和存储，内置微型打印机可打印测试数据和曲线（伏安特性），一人操作即可完成全部测试工作。本机具有重量轻，携带、操作方便。

伏安特性综合测试仪特点：

1.全自动测试，只需设定最高测试电压、最大电流，将自动从零升压开始测试；

2.功能全面，可测试CT伏安特性、10％误差曲线，变比、极性。伏安特性测试完毕，可自动显示伏安特性曲线，并可选择显示伏安特性测试数据、10%误差曲线或10%误差数据。变比测试完毕，可自动显示变比和极性。也可以单独测试极性；

3.可选外接升压器，选配的外接升压器最高可升至2500V，采用外接升压器可用于做500KV等级1A电流互感器的伏安特性试验；

4.采用白底黑字320×240大屏幕图形LCD，全汉化界面，在强光下显示更清晰；

5.带有40列微打，可打印测得的曲线和数据；
