干式试验变压器现场操作图

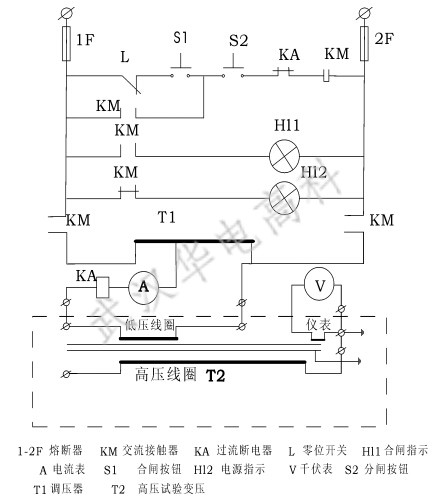

控制线路图

普通操作台线路图：如下

试验现场布置

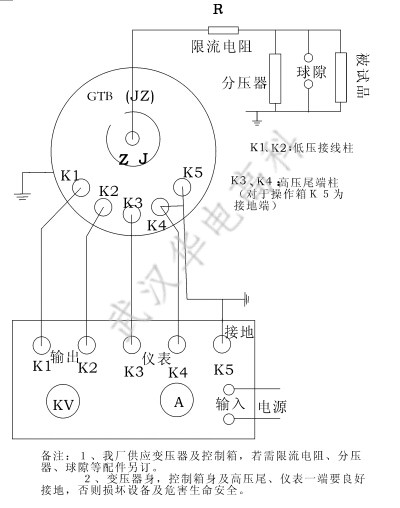

１、交流耐压试验接线图

2、直流泄漏试验接线图

串激组合试验接图

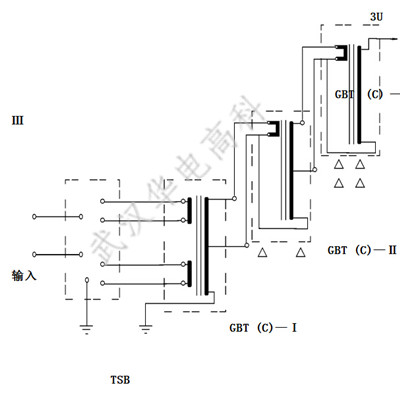

⑴、串级接线

ＴＳＢ—操作台

GBT（Ｃ）—Ⅰ—第一组试变

GBT（Ｃ）—Ⅱ—第二组试变

GBT（Ｃ）—Ⅲ—第三组试变

△—绝缘支架

⑵、概述

为了方便电力系统的现场等级的试验，我们专们设计和生产用多台轻型试验变压器串激组合GBT（Ｃ）系列试验设备。由于分散组合能力方便使用，故可适应现场多种需要。每个单元重量轻，运输和移动方便，使现场能顺利取得较高的试验电源。

⑶、工作原理

GBT（Ｃ）系列高压试验装置，除最高电压一级外，都在高压绕组中串绕激磁组。该绕组和后一级试验变压器初级线圈参数相同。

由控制箱供给第Ⅰ级试验变压器绕组电源。第Ⅰ级高压绕组尾端和外壳接地，首端和第Ⅱ级试验变压器高压尾及外壳连接。由第Ⅰ 级串激抽头供给第Ⅱ级低压绕组的励磁电源，此时Ⅱ级试验变压器输出为第Ⅰ和第Ⅱ级输出叠加。同理，可叠加第Ⅲ级。
