直流高压试验器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验，本文主要介绍直流高压试验器面板以及如何操作。

（一）手动方式使用说明：

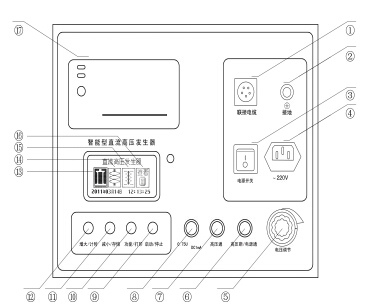

1.中频输出①和倍压筒联接（40KV一体机没有）

2.接地端子②与倍压筒接地端子及试品接地联接为一点后再与接地网相连。

3.电源线与电源输入插座④相联。(40KV一体机交直流两用）插座内自带保险管。打开电源开关③

4.电压调节电位器⑤为多圈电位器。顺时针旋转为升压，反之为降压。此电位

5.器具备电子零位保护功能，因此升压前必须先回零。

6.按功能/打印键⑩将光标移到 ⑬ 按启动/停止键⑨启动。

7.按功能/打印键⑩将光标移到电压(U)或电流(I)上按启动/停止键⑨选定。

8.按功能/打印键⑩将光标移到要修改的过压或过流预置的数值上，按增大⑪或减小⑫键，修改过压或过流预置数值，按启动/停止键⑨确定。

9.按功能/打印键⑩将光标移到（确定）上，按启动/停止键⑨启动，高压通⑦红灯亮。液晶显示T1为总时间T2为分段计时BU为过压预置值BI为过流预置值。电压调节电位器⑤顺时针旋转升压。如要退出按启动/停止键⑨。

10.按增大/计时⑫T2开始分段计时，在按增大/计时⑫T2停止计时。可循环多次计时。

11.按黄色带灯按钮⑧，为氧化锌避雷器快速测量0.75UDC-1mA专用。

12.按功能/打印键⑩可以在升压过程中任意电压、电流数值下打印。

（二）全自动氧化锌避雷器测试使用说明（适用于10KV-35KV）：

1.接线方式于手动方式1-3相同。

2.按功能/打印键⑩将光标移到⑭按启动/停止键⑨启动。

3.液晶显示是、否升压。系统默认“是”按启动/停止键⑨自动测试。如要退出按功能/打印键⑩将光标移到“否”按启动/停止键⑨退出。

4.测试结束后，按功能/打印键⑩可以直接打印氧化锌避雷器测试报告。

5.测试结束后，按减小/储存键⑪液晶显示数字。按增大⑪或减小⑫键，选择数字，按启动/停止键⑨保存。

（三）全自动油浸式变压器测试使用说明：

1.接线方式于手动方式1-3相同。

2.按功能/打印键⑩将光标移到⑮，按增大⑪或减小⑫键选择变压器电压等级，按启动/停止键⑨启动。

3.液晶显示是否升压，按功能/打印键⑩将光标移到“是”上按启动/停止键⑨自动测试。

4.测试结束后，按功能/打印键⑩可以直接打印油浸式变压器测试报告。

5.测试结束后，按减小/储存键⑪液晶显示数字。按增大⑪或减小⑫键，选择数字，按启动/停止键⑨保存。

（四）查看功能的使用说明：

1.按功能/打印键⑩将光标移到⑯

2.按启动/停止键⑨启动。液晶显示数字。（可存储200条测试结果）。

3.按增大⑪或减小⑫键选择已保存在该数子下的测试结果。

4.按启动/停止键⑨显示保存的测试结果。如该数字下没有保存测试结果液晶显示空白或其他图标等。

5.按功能/打印键⑩可打印保存的测试结果。

6.按启动/停止键⑨退出。

注意：紧急停止时按高压通/高压断⑥或按启动/停止键⑨断开高压。
