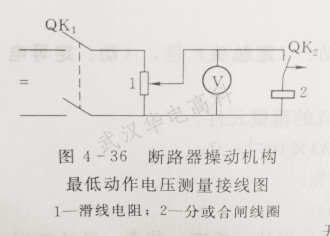

测量断路器操动机构的最低动作电压试验接线，如图1-1所示，

图1-1

试验步骤

（1）先试验分闸线圈动作电压，试验线接到分闸电磁铁线圈上。

（2）将断路器合闸，常开触点QK1闭合。

（3）合上刀闸QK1。

（4）调整电压至额定电压的30%。

（5）合上刀闸QK2，此时断路器应不跳闸，然后断开QK2。

（6）将电压调至额定电压的30%~65%之间的某一值，再合上刀闸QK2，此时，如断路器跳闸，可调低电压值再试；如果断路器不跳闸，可调高电压值再试，直至找出跳闸的最低动作电压值，此值即为分闸的最低动作电压。

（7）将刀闸QK2改接到合闸接触器线圈上，在断路器分闸的情况下，重复上面的操作，直至找出合闸接触器的最低动作电压值。

注意事项

（1）试验时的实际接线应能保证断路器动作后立即切断电源，以避免线圈长时间通电而烧毁。

（2）试验用电源的容量必须足够，保证QK2合上时，电压变化不大。

（3）断路器动作电压异常时，应重点检查电磁铁芯杆等是够有机械卡涩；如果线圈是由两个线圈组合成的，则应检查它们的极性链接是否正确。

（4）根据操作电压的大小，要适当选择可变电阻的数值，而且可变电阻的允许电流要比操作机构的动作电流大，否则将影响测量结果的准确性。
