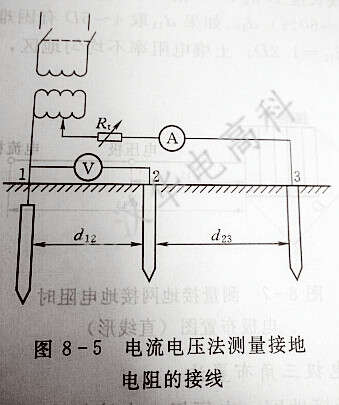

用电流电压表法测量接地电阻，测量接线如图8-5所示。图8-5中的自耦变压器是用来调节电压的，也可采用可调电阻等进行调压。电流电压表法所采用的电源最好是交流电源，因为在直流电压作用下，土壤会发生极化现象，使所测得的数值不易准确。图中的隔离变压器，是考虑到通常的低压交流电源时一火一地而设置的。有了隔离变压器后，使测量所用的电源对地是隔离的（即不合地直接构成回路），若无此变压器则可能将火线直接合闸到被测接地装置上，使所需试验电源容量增大。测量大型接地装置时可选用30~50A的电流，测量单体接地装置时选用10~20A的电流。

图8-5中的电流辅助电机用来与被测接地装置构成回路，电压辅助电极用来取得被测接地装置的电位。

电压表应选用高内阻电压表，如静电电压表和电子管电压表等，当电压表内阻大于电压极接地电阻50倍时，即可使测量误差小于2%；电流表可选用1~1.5级电磁式交流电流表，如无大量程表计，可加接0.5级以上的电源互感器扩大量程。

试验链接用的导线，要根据电流选择足够的截面积且要有足够的机械强度的绝缘导线。试验通电前，应检查链接导线的绝缘情况，链接导线金属外露处均应包扎绝缘，以防人员触及和接地。
