测量金属氧化物避雷器绝缘电阻的目的，是了解其内部是否受潮和瓷质裂纹。规程中规定，对35kV以上的MOA用5000V兆欧表测量，测得的绝缘电阻值不应低于2500MΩ；对35kV及以下的MOA用2500kV兆欧表测量，测得的绝缘电阻值不低于1000MΩ，在测试中，应先将瓷套擦干净，防止测量中产生误差。

直流1mA电流电压及75%U_1mA电压下的泄漏电源

测量MOA的U_1mA，主要是检查其阀片是否受潮，确定其动作性能是否符合要求，测量1mA电流时的电压，即当金属氧化物避雷器通过1mA直流时所施加的电压，称之为临界动作单压U_cr，也就是无间隙避雷器的残压，测量金属氧化物避雷器残压及泄漏电流接线原理如图6-19所示。

当电流表指示达到1mA时，读取加在避雷器两端的电压值U_cr，规程中规定，U_cr值与交接试验初始值或制造厂规定值比较变化不应大于±5%与交接试验初始值或制造厂规定值比较变化不应大于±5%。

测量残压下的泄漏电流。测量时，将所测得的电压U_cr乘以75%，此电压值施加于避雷器两端，读取此时的电流值，即75%U_cr时的泄漏电流值，此值不应大于50μA。那么，为什么要测75%U_cr下的泄漏电流呢？金属氧化物阀片的电阻值与通过的电流有关，从金属氧化物阀片U-I特性曲线中可以看出，电流大时电阻小，电流小时电阻大，在运行电压U₁下阀片相当于一个很高的电阻，阀片中流过很小的电流，而当雷电流I₃流过时，它又相当于很小的电阻维持一适当的残压U₂，从而起到保护设备的作用，在电压降低25%时，合格的MOA的泄漏电流大幅度降低，从1000μA降至50μA以下，故在75%U_1mA下的泄漏电流是考核避雷器是否合格的关键点，若U_1mA电压下泄漏电流明显增大，则可能是避雷器阀片受潮、老化或瓷质有裂纹。

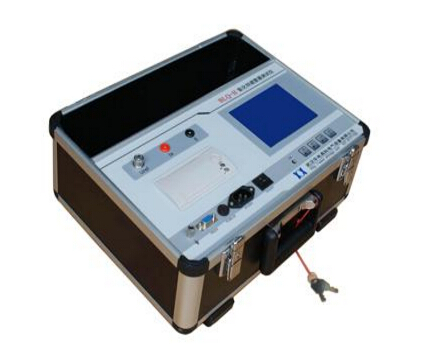

BLQ-H氧化锌避雷器测试仪
