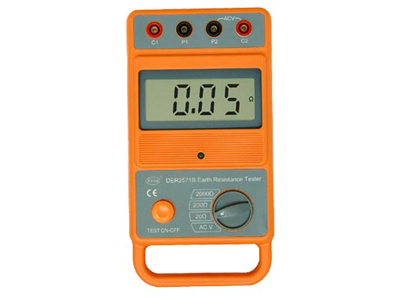

接地电阻测试是用于电力、通信、铁路及工矿企业等部门各种装置接地电阻值的测量。同时，可测量土壤电阻率及地电压。那么接地电阻测试仪如何进行土壤电阻率的测量？武汉华电高科专家为你解答。

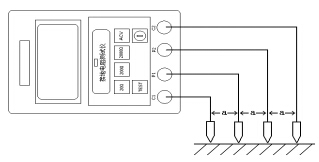

在被测区沿直线插入地下4根金属棒，彼此相距为“a”厘米，棒的埋入深度不宜超过距离“a”的1/20，按图所示连接方式用4根测试线将4根探棒与C1、P1、P2、C2四个测试孔相连，选择适当量程，按一下测试按钮TEST，电流指示灯绿色变为红色，显示屏上显示电阻欧姆值，被测区的土壤电阻率用下式计算：

ρ=2πaR

式中

R：测得的电阻数值 (Ω)

a： 棒与棒间的距离 (cm)

ρ：被测区的土壤电阻率 (Ω·cm)

接地电阻测试仪进行土壤电阻率的测量时需注意事项：

● 测试完毕,应立即按一下TEST测试按钮,关闭测试电流,以利省电。当显示屏上出现欠压指示符时，应立即更换新电池，否则仪表无法正常工作。

● 当被测接地极开路或电流极辅助接地电阻大于各档允许的Rc值时，表头将给出 “OPEN CIRCUIT”指示，此时应检查C2至C1的测试线是否接通或接触不良；或降低RC值。

● 辅助接地电阻及地电压引起的测量误差

允许辅助接地电阻RC(C1与C2之间)<2KΩ；

RP(P1与P2之间)<40KΩ误差≤±5%

允许地电压≤5V(工频有效值) 误差≤±5%

以上就是接地电阻测试仪的土壤电阻率的测量方法，了解更多接地及绝缘测试可在线咨询我们。
