变压器正常运行时，其铁芯需要有一点接地，但不能有两点或多点接地。这是因为铁芯在额定激磁电压下，铁芯两端片间有电位差存在，当铁芯其他金属构件有两点或两点上接地时，则接地点间就会形成闭合回路，造成环流，环流值有时可高达数十安。该电流会引起局部过热，导致绝缘油分解，产生可燃性气体，还可能使接地片熔断，或烧坏铁芯，导致铁芯电位悬浮，产生放电，使变压器不能继续运行，这是不允许的。因此，铁芯必须一点接地。

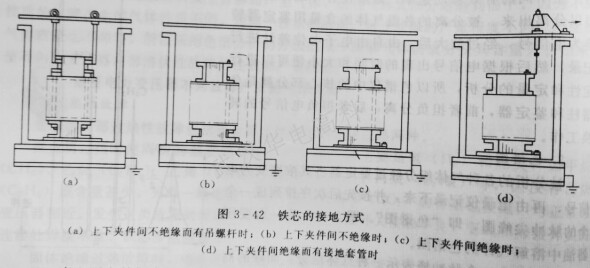

电力变压器试验铁芯接地测定铁芯接地方式，为了确保铁芯一点接地，对铁芯间无油道的变压器，其铁芯的接地方式如图3-42所示的4种方式。

（1）当上下夹件间有拉杆或拉板且不绝缘时，接地铜片链接到上夹件上，再由上夹件经吊螺杆接地，如图3-42（a）所示。

（2）上下夹件间不绝缘，接地铜片从下夹件经地脚螺丝接地，如图3-42（b）所示。

（3）当上下夹件间绝缘时，在上下铁轭的对称位置上各插一接地铜片链接夹件，由上夹件经铁芯片至下夹件再接地，如图3-42（c）所示。要求接地片位置对称的目的，是为了避免铁芯两点接地。

（4）当采用接地套管时，铁芯经接地片至上夹件与接地套管链接接地，如图3-42（d）所示。
