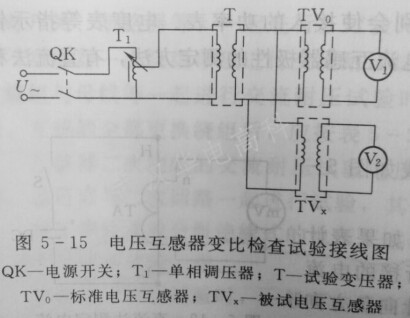

测量电压互感器的变比，除了可用变压器电压比试验方法外，还可用一台标准电压互感器与被试电压互感器并联的方法来测量变比。其试验如图5-15所示。

试验时候，由并联的电压互感器高压侧施加电压，低压侧各接一只0.5级以上的电压表V和V。试验电压从高压侧施加的目的，是为了减少被试电压互感器的励磁电流，题号测量变比的准确度。

当电压加到额定电压时，同时读取标准电压互感器和被试电压互感器二次侧的电压值，则被试电压互感器的实际变比为

K_x——测得的电压互感器变化；

K₀——标准电压互感器变化；

K_e——被试电压互感器的额定变比；

U₀——标准电压互感器的电压，V；

U_x——被试电压互感器的电压，V。

    对于三相电压互感器，应该用三相试验电源，所用的标准电压互感器，可以是三相的，也可以是单相的，其准确度应是0.2级以上的，使用的电压表不应低于0.5级。
