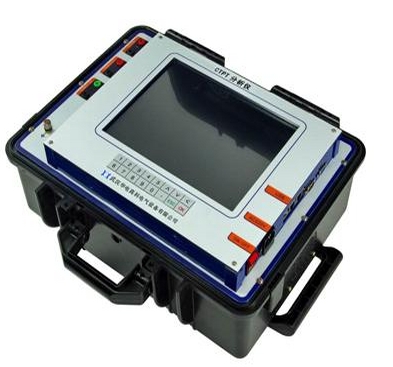

CTPT分析仪使用说明，CT二次负荷试验连线方法。武汉华电高科电力试验专家为你解答。

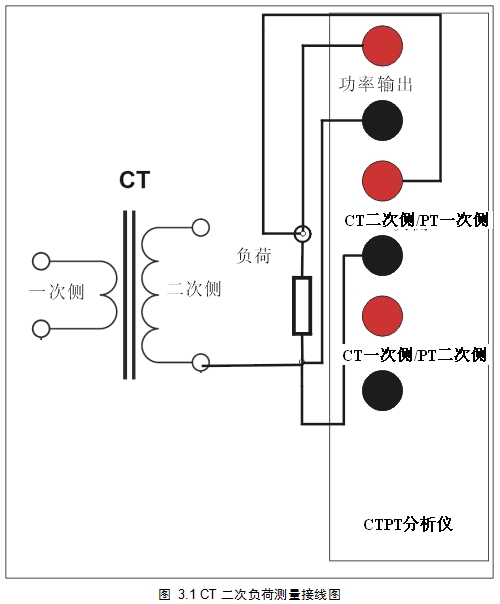

在进行CT二次负荷测量时请按照图3.1连接CTPT分析仪和被测CT

具体接线步骤和说明如下：

1）将CTPT分析仪的接地柱连接到保护地PE

2）将按照图3.1所示，断开CT二次侧和二次回路的连接

3）将CTPT分析仪功率输出和CT二次侧/PT一次侧的黑色端子连接至二次负荷一侧，参见图3.1

4）将CTPT分析仪功率输出和CT二次侧/PT一次侧的红色端子连接至二次负荷的另一侧

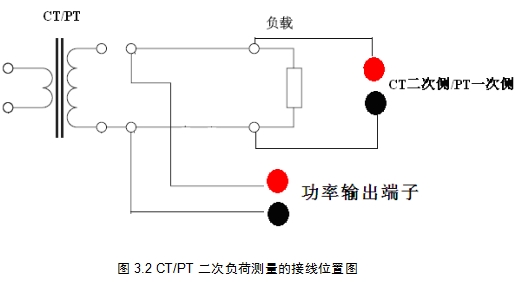

5）为了消除接触电阻的影响，在连接CT分析仪的端子时，CT二次侧的连接端子应保持在功率输出端子的内侧，如图3.2。

注意：在进行CT二次负荷测量时，必须要断开被测CT二次侧与负载的连接，否则测量的结果将是CT二次侧与二次负荷的并联阻抗，这将导致仪器获得错误的试验结果。并且在进行二次负荷测量时仪器不进行退磁处理，因此如果CT二次侧未断开将会导致CT进入饱和状态。
