氧化锌避雷器现场测试仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀电间接触不良等的内部缺陷。本文由武汉华电高科电力试验专家介绍氧化锌避雷器现场测试仪的使用方法。在这里需要注意！测试前请务必接好试品再按“测试”键！！

1、氧化锌避雷器现场测试仪接线：将避雷器放在绝缘性能良好的支架上，然后将测试仪的高压输出端接到避雷器的一端，接地端接到避雷器的另一端。（如图1）

图1

2、氧化锌避雷器现场测试仪测量：合上电源开关，液晶模块显示开机欢迎画面和按键作用提示，。（如图2）

图2

按“+” 键查看以前保存的数据（每次测试结束后自动保存测试结果）

按“测试”键进入测试状态，高压输出注意危险！

按“设置”键调整日期和时间(系统日期和时间错误是需要调整)

等待几秒后当没有任何操作自动进入时间日期设置画面，此时显示的温度为测试的环境温度。（如图3）

图3

如果需要调整时间和日期请按设置键光标开始移动依次为“年”、“月”、“日”、“时”、“分”、“秒”循环移动，将光标移动到要设置的项后按“+”、“–” 键来进行设置。

任何时候按“测试”键都能进入测试（测试前请确认试品已接好！）。（如图4）

图4

测试高压启动电压逐渐升起，电流也在不断变化。（如图5）

图5

当电流为1毫安时，仪器自动记录此时的电压值，高压开始慢慢下降，下降到0.75倍的电压，自动记录此时的电流值，测试结束。测试结果闪动三次后锁定测试结果并自动保存。（如图6）

图6

3、氧化锌避雷器现场测试仪测试结果打印：

如果需要打印本次测试数据请按“打印”键，打印机会自动打印本次测试结果及环境温度、日期、时间等。（如图7）

图7

4、氧化锌避雷器现场测试仪数据保存和查看：

每次测试结束后数据自动保存，一共可保存50次测试数据，当测试数据超过50次后自动覆盖第一条数据其它数据不变，依次循环存储。

按“+”键查看已保存数据，再按“+”翻页查看上次数据（循环上翻页）

测试数据会在时间日期页面和测试结果页面循环跳动。（如图8）

图8

按“-”键 即“打印”键打印当前查看的数据。

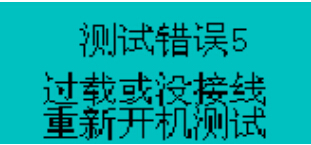

5、氧化锌避雷器现场测试仪报错：如果测试过程当中出现试品没有接好或者短路过载等原因，仪器会进入自动保护状态，停止测试并提示测试错误。（如图9）

图9

6、氧化锌避雷器现场测试仪更换打印纸：打印纸更换时将打印纸装入纸仓，将打印纸拉出，盖上前盖板。热敏打印纸只有较光滑的热感面（正面）才能打印内容。

7、氧化锌避雷器现场测试仪更换保险丝：在电源插座下方有一个保险丝盒， 用平口起子将该保险丝盒往上拉即可更换保险丝。保险丝规格为3 A。
