串联变频谐振设备主要由变频电源、激励变压器、电抗器、电容分压器组成。本文主要介绍变频串联变频谐振设备的基本操作知识
串联变频谐振电源:
将单相220V或三相380V直接与变频电源的“输入”连接,当电源为220V时,接输入A,C两相,当电源为380V时接A,B,C三相。

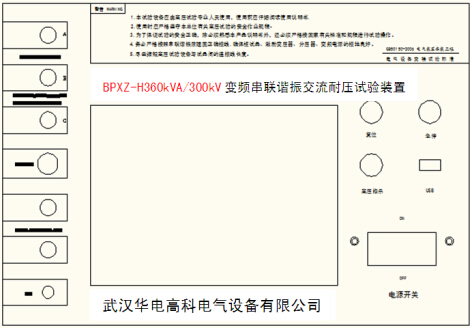

变频谐振操作面板说明
图1
●电源开关:负责计算机部分的电源供给或断开。
●复位:负载失谐、变频源过热以及其它保护动作后的故障复位。
●停止:发生紧急情况的应急中断按键。
●分压器信号:用于接入分压器低压臂,最大电压100V,输入阻抗100M。
●接地:用于系统安全接地。
●液晶显示器:用于系统各参数、波形、菜单等的显示。
●USB:用于上传试验数据。
●输入:当电源为220V时,接输入A,C两相,当电源为380V时接A,B,C三相。
●输出:变频电源输出至激励变压器输入。
串联变频谐振接通电源
操作箱在上电后合上“电源开关”, 液晶点亮显示。
注意:仪器两侧开孔处的风扇在运行则表示表示仪器内部功率器件正常工作。否则表示仪器内部过热或上次试验时没有复位。此时应该切断电源,将仪器置于通风处静置1小时左右,待内部适当降低温度后再启动电源。
当风扇经常性的不启动时,建议立即与厂家联系。
当设备出现不可恢复性故障时,请不要自行拆卸仪器。
串联变频谐振触摸屏显示器:
调频电源的控制屏幕为全触摸屏,你只需要在屏幕上要操作的位置轻轻点击,即可以进行操作。

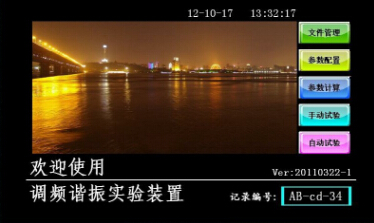

串联变频谐振开机后,液晶的显示界面如图2所示。
图2
●自动试验:自动试验模式;
●手动试验:全手动试验模式和半自动试验模式;
●参数设置:各种试验参数的设置;
●文件管理:查看和输出试验记录;
●参数计算:电感,电容,频率之间的换算,已知两个量,可求出第三个 量;
串联变频谐振试验参数设置:在每次试验前必须正确设置当次试验是的各种参数!点击“参数配置”后,液晶的显示界面如图3所示。
图3
●起始频率:自动调谐时的开始频率,下限频率最高为20Hz,上限频率最低为200Hz。
●终止频率:自动调谐时的结止频率,下限频率最高为200Hz,上限频率最低为300Hz,设置"起始频率"不可高于"终止频率"。当第一次试验时建议采用30Hz~300Hz进行扫描。当已经知道大概频率范围时,可以选定在适当的频率段扫描,以减少试验时间。
●起始电压:设置调谐时输出电压的初此值。
1.对Q值较低的试品如发电机、电动机、架空母线,初此值设定为30~40V;
2.对Q值较高的试品如电力电缆、变压器、GIS等,初此值设定为20V。
●阶段试验电压,试验时间:设置耐压试验电压的最高值和耐压时间。
1."阶段试验电压",如没有分段耐压试验,只设置第一阶段试验电压和第一阶段试验时间,其它阶段试验电压及时间均设0;
2.如需要分段设置时,分别点击相应的试验电压、试验时间栏即可完成设置;
●激励变变比:试验时选择激励变抽头电压与原边电压的比值。例如:4kVA/1.5kV/3kV/0.4kV激励变压器,当试验时选择激励变抽头为3kV,这时激励变比为3/4=7.5
●分压器变比:电容分压器的分压比。当分压器分压比为1000:1时,就输入1000;当分压器分压比为2000:1时,就输入2000。当分压器分压比是多少时,就输入多少。注意:如不是配套电容分压器时,电容分压器二次电压不能大于100V,超过100V显示不出电压。
●自动调谐频率步进:自动试验时,自动扫频时的频率步进。自动试验时,一定要设置频率步进,否则自动试验时不扫频。频率步进可设置为2Hz以下,设置高了,找到的谐振点不是最佳谐振点,试验电压有可能升不上去。
●电路电感,电路电容:当知道回路中电感,电容时,可设置此项,如不知道也可不设置,设置其中任意一项时,文档管理中记录数据可显示出另外一项的值,如不设置,就不显示此两项。
●闪络保护:击穿时的保护电压。该值越设小,击穿保护越灵敏,有时可能误动作。一般情况下,当设备最高电压小于150kV时,设置为3kV;当设备最高电压小于150~300kV时,设置为5kV;当设备最高电压小于300~500kV时,设置为8kV;当设备最高电压小于500~800kV时,设置为12kV;此值为理论值,可根据现场需要自行设置。
●过压保护电压:设置试验电压的极限值,电压超过时自动终止试验,保护试验设备和被试品。一般设置比试验电压高10%。
●过流保护系数:设置变频电源输出电流的最高值,一般设置为100%。短时间也可设置150%,主要是用于保护变频电源功率器件烧坏。
●设置帮助:设置时一些提示帮助。
●返回菜单:返回到主菜单,图2。
●选择模式:当设置完试验参数时,不需返回到主菜单选择自动试验和手动试验,点击“选择模式”,即可选择是自动试验或手动试验,如图4。
图4
