   避雷器计数器校验仪的功能不仅仅用来记录雷击次数，还用来在线监测避雷器的泄漏电流。同时雷器放电计数器也是进行冲击试验的必须工具。本文主要介绍冲击试验

    1.冲击试验的试验原理

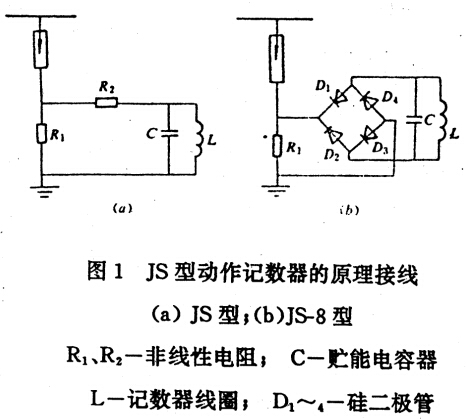

    图1所示为JS型动作记数器的原理接线图。图1（a）为JS型动作记数器的基本结构，即所谓的双阀片式结构。当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器C充电，然后C再对电磁式记数器的电感线圈L放电，使其转动1格，记1次数。改变R1及R2的阻值，可使记数器具有不同的灵敏度。一般最小动作电流为100A（8／20μs）的冲击电流。因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。
    图1（b）表示 JS－8型动作记数器的结构，系整流式结构。避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C再对电磁式记数器的L放电，使其记数。该记数器的阀片R1的阻值较小（在10kA时的压降为1.1kV），通流容量较大（ 1200A方波），最小动作电流也为100A（8／20μs）的冲击电流。JS－8型记数器可用于6.0～ 330kV系统的避雷器，JS－8A型记数器可用于 500kV系统的避雷器。

    2、动作的检查方法及计数器检测仪原理

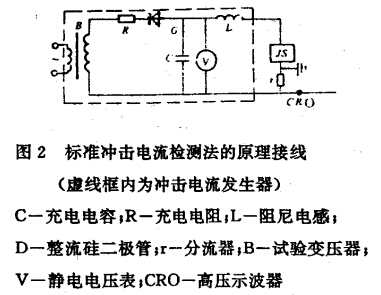

    由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次。现场检查记数器动作的方法有电容器放电流支、交流法和标准冲击电流法。研究表明，以标准冲击电流法最为可靠，其原理接线如图2所示。
    将冲击电流发生器发生的8／20μs、100A的冲击电流波作用于动作记数器，若记数器动作正常，则说明仪器良好，否则应解体检修。例如某电业局曾用此法对27只记数器进行检测，其中有3只不动作，解体发现内部元件受潮、损坏。
    《规程》规定，连续测试3～5次，每次应正常动作，每次时间间隔不少于30s。测试后记录器应调到0。

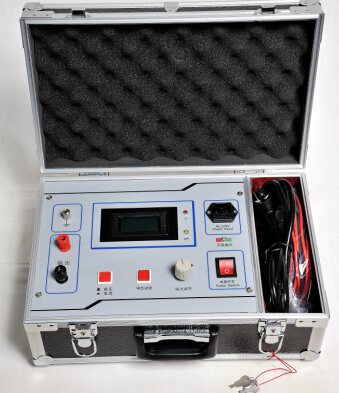

    3、避雷器计数器校验仪冲击试验的试验操作方法
    1）将仪器输出端与避雷器计数器两端相连（连结线要尽量短），红色端接上端，黑色端接地端。
    2）将电源线接好后，检查仪器及接线是否正确，确认无误后即可开始试验。
    3）合上电源开关（电源灯亮），待表头充电到600V以上后，即可开始校验。
    4）按下核验键，输出电压立即下降，此时可观察计数器的动作
 情况。
    5）如需多次试验，可待输出电压达600V以上时，再按校验键，并观察计数器的动作情况。
    6）检验完毕后，立即关掉电源，待输出电压完全回零时，才能拆除接线。
    7）如按检验键、，输出电压没有下降，应关掉电源，待电压指示回零后，检查是否回路有断点，或者是放电计数器不适合技术指标中规定的型号。
