回路电阻测试仪

    目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路的接触电阻时，由于受到油膜和动静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的接触电阻值。因此，电力部标准SD301—88《交流500KV电气设备交接和预防性试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关接触电阻的测量电流作出不小于100A的规定，以确保测量的准确度。

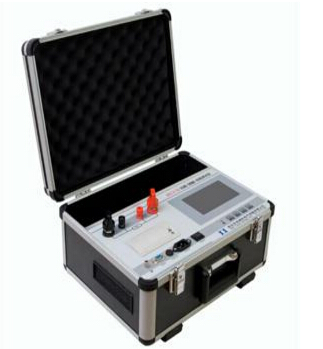

    HLY(100A/200A)-H回路（接触）电阻测试仪是采用数字电路技术和开关电源技术相结合设计而成。武汉华电高科回路（接触）电阻测试仪的它适用于开关控制设备的接触电阻、回路电阻的测量。其测试电流采用国家标准推荐的直流100A。可在电流100A的情况下直接测得回路电阻和接触电阻，并用数字显示出来。该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试得要求。

    回路（接触）电阻测试仪操作程序

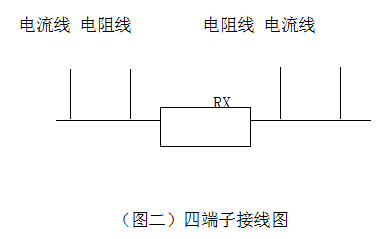

    1、按图二接线方法接线。


     2、检查确认无误后，接通电源开关，测量线夹一定要夹在电流线夹内侧。否则测量结果不准确。
    3、按下测量开关，调节电流调节旋钮，使电流升至100A，此时电阻表显示值为所测的接触电阻值。（若显示1，则表示所测回路电阻值超量程；如果测量电流不是100A，例如为Io，电阻表显示为Uo，则实际电阻值为R=100×Uo÷IoμΩ）。
    4、如果按正确接线方式使用，可是测量电流达不到100A，则应将测试线的电流线的截面积增大。
    5、测量完毕，断开电源开关，将测试线夹收好，放在备件箱内。
