电流互感器现场校验仪解决了现场检定电流互感器、电压互感器工作强度大、操作繁琐问题，同时该产品性能可靠、功能强大。电流互感器现场校验仪在现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。那么电流互感器现场校验仪的误差测试功能选择界面是如何操作呢？武汉华电高科电力试验专家为你解答。

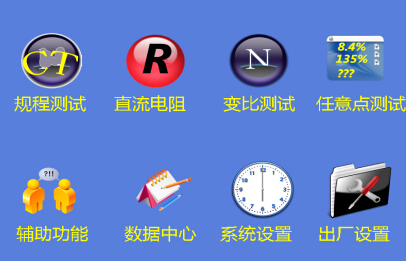

    首先电流互感器现场校验仪开机如图一

图一

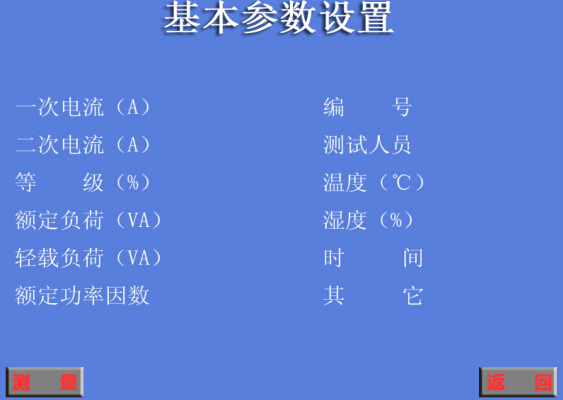

    然后选择规程测试界面进入图二为电流互感器误差测试前的参数设置：

图二

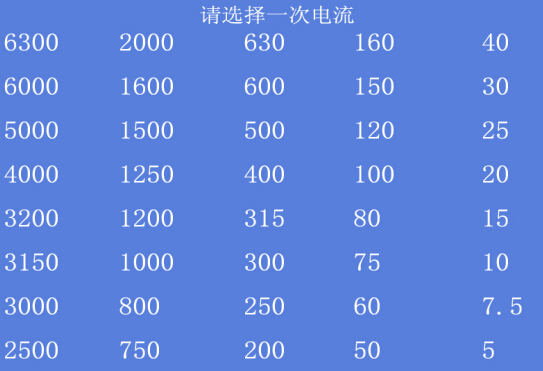

    ①一次电流(A)：选择一次电流时会出现另一个窗口如下图（1-1）显示，选择对应互感器的额定一次电流；

图（1-1）

    ②编    号：可以进行数字输入；

    ③二次电流（A）：用户可以选择电流互感器二次电流为5A或1A；

    ④测试人员：可以进行数字代码输入；

    ⑤等    级(%)：可以选择0.5、0.2、0.5S、0.2S 、0.1级以及5P、10P级；

    ⑥温    度(℃)：可以进行数字输入；

    ⑦额定负荷（VA）：通过键盘输入被检电流互感器的额定二次负荷；

    ⑧湿    度（%）：可以进行数字输入；

    ⑨轻载负荷（VA）：通过键盘输入被检电流互感器的下限二次负荷。

    下图（2）为电流互感器误差测试接线图：

图（2）

    首先参照界面显示的接线图接好测试线路，测试导线请使用厂家配备的专用测试线。然后根据测试需要，可以选择电流互感器规程测试、任意点测试或变比测试。

    用户可以通过键盘操作或直接使用触摸屏进行操作。

    进入图（3）该界面就可以进行互感器的规程测试

图（3）

    ①测试数据表格：表格内显示的数据为互感器的各个规程点测试数据以及化整数据，橙色显示的数据为超差数据。

    ②是否合格：此为该互感器检定结果。

    根据电流互感器检定规程对测试数据进行分析判断，得出该互感器是合格还是超差的结论。

    ③存    储：测试完成后窗口下面显示存储测量数据，断电后可保存。

    ④返   回：退出到上一显示界面（电流互感器测试功能选择界面）

---
