用串联谐振测量交流耐压试验方法是通过改变试验回路中的电感、频率、是回路处于谐振状态,采用这种方法能满足高压、大电流的试验要求。各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。

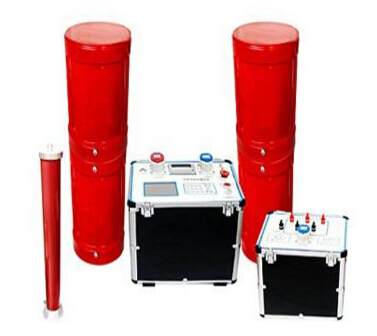

变频串联谐振耐压试验装置的原理

　　由电工知识得到：Uc=I/ωC,UL=I*ωL，UR=I*R，U=Uc+UL+UR，当LRC串联回路中的感抗与试品容抗相等时，电感中的磁场能量与试品电容中的电场能量相互补偿，试品所需的无功功率全部由电抗器供给，电源只提供回路的有功损耗。电源电压与谐振回路电流同相位，电感上的电压降与电容上的压降大小相等，相位相反。由图1可知，当 ωL=1/ωc，回路的谐振频率f=1/2π√LC，也就是说，电路发生串联谐振，电源提供很小的励磁电压，试品上就能得到很高的电压,电源频率为谐振频率。

变频串联谐振耐压试验布置试验接地线的注意事项

　　由于被试电缆的电容量较大，若在试验时试品击穿或发生高压引线对地放电，在电缆的接地端处，试验接地线和控制箱外壳等处，可能会产生暂态过电压。本设备已在控制箱和主要部件内，采取多重暂态过电压保护措施，能保证设备的正常工作。此外，在试验接地线布置方面还应注意采取下列保护措施：

　　1.试验设备(谐振电抗器、分压器、励磁变压器等)应尽量靠近被试电缆头，减少试验接地线的长度，即减少接地线的电感量。

　　2.采用专配的一点接地式试验接地线组。特别注意试验接地线应尽可能的短，不要任意延长接地线长度。

　　3.试验时操作人员除接触调谐、调压绝缘旋钮外，不要触及控制箱金属外壳，否则在高压侧击穿或放电时，可能有轻微的刺痛感。有条件时，建议操作人员站在橡胶绝缘垫上工作。

4.试验变压器有800V、1000V、1500V三个端子，当系统所需高压小于15kV时选用800V端子，当系统所需高压大于15kV小于60kV时选用1000V端子，当系统所需高压大于60kV时选用1500V端子。



---
