互感器伏安特性综合测试仪接线步骤

您的位置：首页 >> 服务支持 >> 技术文章

     互感器付安特综合测试仪如何在电流互感器试验时候进行试验接线，在参数界面，用旋转鼠标切换光标到类型栏，选择互感器类型为CT。
     试验接线步骤如下：
     第一步：根据表2.1描述的CT试验项目说明，依照图2.1或图2.2进行接线（对于各种结构的CT，可参考附录D描述的实际接线方式）。

电阻	励磁	变比	负荷	说明	接线图
√				测量CT的二次绕组电阻	图2.1，但一次侧可以不接
√	√			测量CT的二次绕组电阻、励磁特性	图2.1，但一次侧可以不接
√		√		测量CT的二次绕组电阻，检查CT变比和极性	图2.1，
√	√	√		测量CT的二次绕组电阻、励磁特性，检查CT变比和极性	图2.1
			√	测量CT的二次负荷	图2.2，

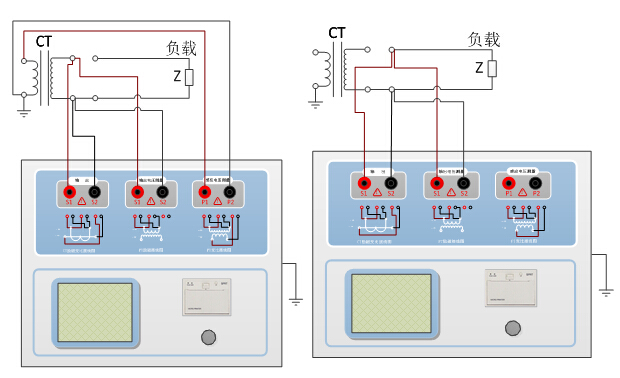

CT直阻、励磁、变比试验接线方式图

图2.1 CT直阻、励磁、变比试验接线方式图2.2 CT二次负荷试验接线方式

      第二步：同一CT其他绕组开路，CT的一次侧一端要接地，设备也要接地。
     第三步：接通电源，准备参数设置。
     以上就是互感器付安特综合测试仪如何在电流互感器试验时候进行试验接线。武汉华电高科FA-H+互感器伏安特性综合测试仪是一台全自动型测试仪器，仅需进行数字设定，设定测试最高输出测试电压、最大输出电流和步长，装置将自动从零逐步升压。测试全过程自动记录数据，并自动地将伏安特性曲线描绘并显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。
