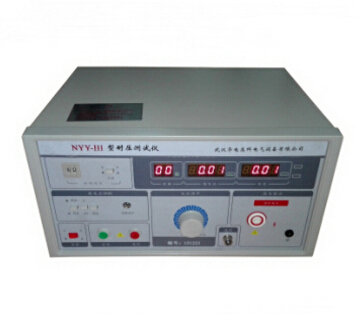

耐电压测试仪适用于各种电机、电器、仪器仪表和家用电器，以及强电系统的安全耐压和漏电流的测试。该仪器操作方便，安全可靠，性能良好，维修方便。 是符合 GB4706.1《家用和类似用途电器安全通用要求》和 GB9706.1《医用电气安全通用要求》及 GB4943、GB4793等国家标准中相关条款的试验要求所需的测试设备。本仪器贯彻 Q/TPGG 2 NYY系列耐电压绝缘电阻测试仪企业标准、Q/TPGG 6  NYY-III型耐电压测试仪企业标准。

     使用与操作
     1 使用前准备
     1.1 接通电源，使“电源”开关置于“开”的位置。此时，显示输出电压、漏电流和时间的数码管及各“测试单位”指示符号应亮。
     1.2 逆时针旋转“电压调节”旋钮到底，各示值均为零，则仪器处于初始状态。
     2 功能键说明和设定
     2.1 报警电流设定
     根据所需报警电流值选择报警电流量程档，按住“漏电流测试/预置”键，调节漏电流预置电位器，同时观察漏电流显示窗口中示值达到所需报警值时，停止调节漏电流预置电位器，再放开“漏电流测试/预置”键，则漏电流设定完毕。
     注：在使用交、直流两用耐压仪（NYY-III）时，应特别注意“DC”设定，因它最大报警电流为 20mA,如揿下 100mA 档键，仪器会发出报警声，则应弹出 100mA 档键，然后再揿一下“复位”键，才能消除报警声，仪器恢复正常状态。
     2.2 定时设定
     置“定时”键于“开”的位置。
     注：当“定时”键处于“关”位置，则定时为“∞” 。
     根据所需测试时间，拨动“定时”拨盘上数值，同时观察测试时间窗口中示值达到所需测试时间值时，停止拨动定时预置拨盘，则定时设定完毕。
     2.3 输出电压设定
     2.3.1 选择输出电压种类或量程
     NYY-III需将“交流/直流”转换键置于所要“AC”或“DC” ，并与交、直流高压输出端对应。
     2.3.2 输出电压设置
     按一下“启动”按钮，根据所需试验电压，顺时针转动“电压调节”旋钮，同时观察输出电压窗口中示值达到所需电压值时，停止转动电压调节旋钮，并保持“电压调节”旋钮位置不变，按下“复位”按钮，则试验电压设定完毕。
     注：在以后测试过程中，如不改变试验电压，每次测试只需按一下“启动”按钮即可。如需改变试验电压，则重复上述步骤。
     读数方式如下：
     由仪器“电压”显示窗口直接读取输出电压值。
     3 操作步骤
     3.1 在确定仪器输出电压示值为“0”，测试灯“熄灭”状态下将高压测试线（红色）一端插入仪器的相对应（AC 或 DC）高压输出端，另一端与被测物的电源输入端或其他带电部件相连接。再将另一根测试接地线（黑色）一端插入仪器的接地端并锁紧，另一端与被测物的外壳（金属）或电源输入端的地线端相连（若被测物与大地或地线相连，则仪器接地端必须与它连在一起） 。
     3.2 按下“启动”按钮， “测试”指示灯亮，电压示值为当前试验电压值，漏电流示值为被测物上当前漏电流值，如被测物为合格品，试验时间一到，无声光报警声，同时仪器自动切断输出电压；如被测物在试验时间内不合格，则“报警”灯亮，蜂鸣器发出报警声，仪器自动切断输出电压，可按下“复位”按钮，消除报警。
     3.3 用线控端子进行耐电压测试 （面板上“启动”、“复位”按钮失效，）“定时”键置于“关”位置。
     a. 另购本公司生产的线控测试棒一付，将黑色接地线一端插入仪器接地接线柱，另一端夹住被测物的接地端，将棒的线控插头插入仪器线控插座，棒的高压插头插入“高压”输出端；然后把测试棒的棒针接触被测物带电部件处，按下测试棒上按钮即“启动” ，松开此键“复位”。
     b. 线控接口引脚定义
