如何使用指针式绝缘电阻测试仪？
     准备工作
     1. 试验前应拆除被试设备电源及一切对外连线，并将被试物短接后接地放电1min，电容量较大的应至少放电2min以免触电和影响测量结果。
     2. 效验仪表指针是否在无穷大上，否则需调整机械调零螺丝⑦。
     注意：在调整机械调零螺丝时，左右调整量为半圈。
     3. 用干燥清洁的柔软布擦去被试物的表面污垢，必要时先用汽油洗净套管的表面积垢，以消除表面漏电电流影响测试结果。
     4. 将高压测试线一端（红色）插入②LINE端，另一端接于或使用挂钩挂在被试设备的高压导体上，将绿色测试线一端插入③GUARD端，另一端接于被试设备的高压护环上，以消除表面泄漏电流的影响（详见"屏蔽端（GUARD）的使用方法"相关内容。将另外一根黑色测试线插入地端 （EARTH）①端，另一头接于被试设备的外壳或地上。
     注意：在接线时，特别注意LINE（红色）与GUARD（绿色）的接法，不要将其短路。
     开始测试
     1. 转动波段开关接通电源，如电源工作正常指示灯应发绿光否则回发红或黄色光。
     2. 转动到电压选择档，仪器自动接通检测电池容量3秒钟。当指针停在BATT.GOOD区,则电池是好的,否则需更换电池。
     3. 转动波段开关，选择需要的测试电压（500V/1000V/2500V）。
     4. 按下或锁定测试键⑩开始测试。这时测试键上方高压输出指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声，代表LINE②端有高压输出。
     警告：测试过程中，严禁触模探棒前端裸露部分以免发生触电危险。
     5. 当绿色LED亮,在外圈读绝缘电阻值(高范围);红色LED亮,则读内圈刻度。测试完后,松开测试键⑩，仪表停止测试，等待几秒钟,不要立即把探头从测试电路移开。这时仪表将自动释放测试电路中的残存电荷。
     警告：试验完毕或重复进行试验时，必须将被试物短接后对地充分放电（仪表也有内置自动放电功能，不过时间较长）
     6. 需连续进行第二次测量时，可按3-5步骤执行。
     注意：如长期不进行测试，需将电池仓中的电池拿出，以免电池液渗漏损坏仪表。
     屏蔽端（GUARD）的使用方法
     在电力电缆等的绝缘测量或外界电磁场干扰时，为了消除表面漏电和外界电磁场的干扰而影响测量结果的准确度，在实际测量过程中，采用仪表的屏蔽端来消除漏电电流、屏蔽干扰。

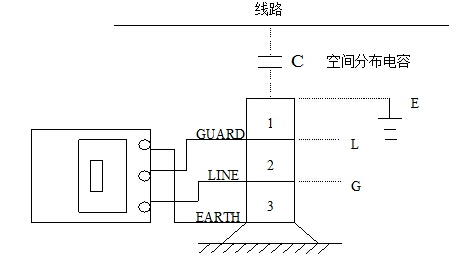

     对于两节及以上的被试品，例如避雷器、耦合电容可采用图1所示的接线进行测量。图中将屏蔽端接到被测避雷器上一节法兰上，这样，由上方高压线路等所引起的干扰电流由屏蔽端子屏蔽掉，而不经过测试主回路，从而避免了干扰电流的影响。对最上节避雷器，可将其上法兰接仪表地端（EARTH）后再接地，使干扰电流直接入地。但后者不能将干扰完全消除掉。

图一 利用屏蔽端屏蔽干扰
