继电保护测试仪使用方法递变试验可以测试电压、电流、功率方向等各类交流型继电器的动作值、返回值、灵敏角、动作时间，以及阻抗继电器的记忆时间等；测试直流电压继电器、直流电流继电器、中间继电器等各类直流型继电器的动作值和返回值；测试直流电压继电器、直流电流继电器、中间继电器以及时间继电器等各类直流型继电器的动作时间；测试单个常规继电器的动作值、返回值以及动作时间。

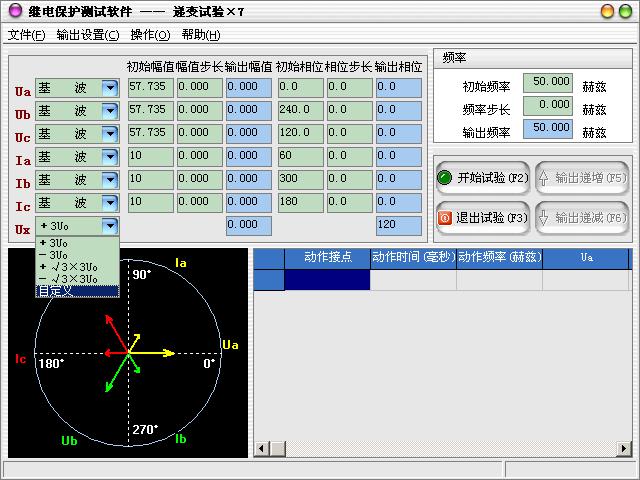

     递变试验软件界面如下图所示：

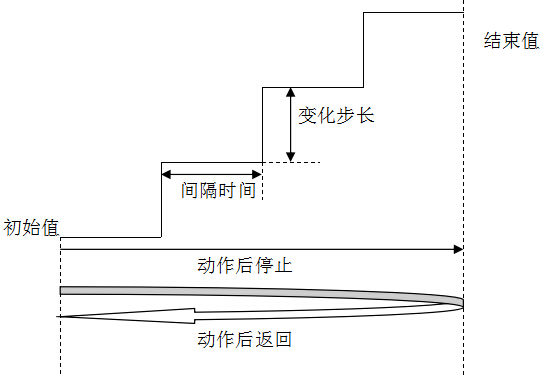

     试验原理

测试步骤

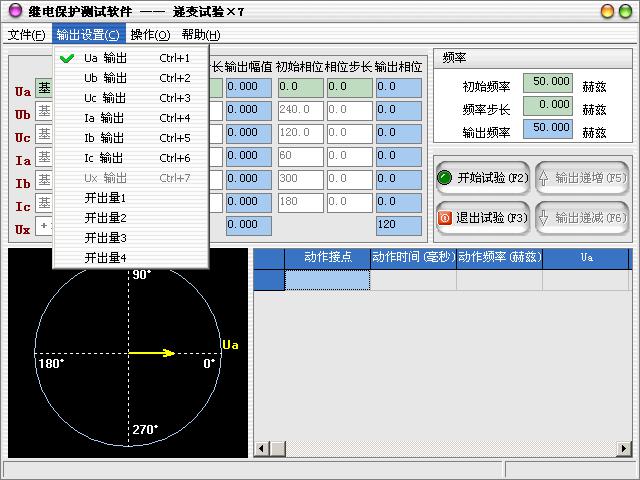

测试步骤1：选择输出通道

     测试步骤2：设定输出参数
     设置输出相为直流或交流基波 —— 20次谐波：

     各输出相的幅值、相位初始值及其变化步长设定：
     当需要使用的输出相被选择后，可以设定各输出相的起始参数，比如幅值、相位，接着可以设定幅值的变化步长和相位的变化步长。一旦通道的输出达到最大值或最小值后，如果试验还没有停止，通道继续保持最大或最小输出，不再递增或递减。
     在试验过程中，“初始幅值”、“幅值步长”、“初始相位”和“相位步长“均可在线编辑，极大地提高了试验的灵活性和系统的适用性。
     关于Ux设置的说明
     Ux为第四路电压通道，在绝大多数试验模块中作为同期电压信号。只有在Ua、Ub、Uc都被选中，且都为交流基波输出时，Ux才能被选中。Ux只能输出交流信号。Ux共有五种输出模式：
+3Uo       三相交流电压的矢量和；
-3Uo       三相交流电压矢量和的反相输出；
+√3×3Uo  √3倍的三相交流电压的矢量和；
-√3×3Uo  √3倍的三相交流电压矢量和的反相输出；
     自定义     用户可设定Ux的幅值和相位但不能改变，因此没有幅值和相位
的步长设置。

     交流输出的频率
     只有当用户设置的输出通道中至少有一路不为直流时，用户才可以设置输出频率，频率设置只对交流通道有效。

     测试步骤3：设置试验控制方式
     在菜单“操作”—>“运行设置”中可设置试验中的控制方式。
     手动控制：试验运行时完全由操作人员来进行手动控制；
     自动递增：试验运行时软件将根据用户设置的步长自动递增；
     自动递减：试验运行时软件将根据用户设置的步长自动递减；
     动作后停止：开入量接收到动作信号后立即停止试验；
     动作后返回：开入量接收到动作信号后向初始值进行递变；
     动作后继续：开入量接收到动作信号后不采取任何动作继续进行试验；
     间隔时间：自动变化时，每次变化之间的时间。
     测试步骤4：开始试验
     确认连线无误后，单击“开始试验”按钮或键盘上的F2快捷键，开始试验。
     试验过程中，如果设置的是“手动控制”，则在试验中可用鼠标单击“输出递增”按钮或按键盘上的F5快捷键，各使用通道的幅值、相位和输出频率均按照用户设置的变化步长同时递增；单击“输出递减”按钮或按键盘上的F6快捷键，各使用通道的幅值、相位和输出频率均按照用户设置的变化步长同时递减。
     若有开入量接点状态改变，则程序将在信息栏中显示状态改变的开入量、动作时间、动作时的频率、所使用的输出通道动作时的幅值和相位。
