单相继电保护校验仪是一个新型智能化测试仪器，以前的继电保护试验工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。随着科学技术的不断发展，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。 本文将对单相继电保护校验仪的面板布局进行介绍。

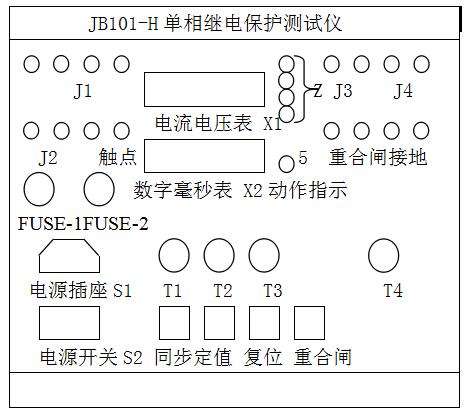

     面板布局图

     功能说明：
     （1）、J1、J2、J3、J4、J5分别为交流、直流电源及其定值输出端子，如面板所示。
     （2）、X1为电流电压值显示（显示启动值、返回值和额定值），X2数字毫秒表。
     （3）、S1电源插座， S2电源开关。
     （4）、T1电源输出选择旋钮，T2定值输出选择旋钮，T3触点状态选择旋钮（其中：   表示可以用灯来判断动作值及返回值，Ⅰ表示常开触点通电延时合，Ⅱ表示常开触点断电延时开，Ⅲ表示常闭触点通电延时开，Ⅳ表示常闭触点断电延时闭。），T4电源输出大小调节旋钮。

     （5）、触点：被校验继电器触点的接线端子。注意：测量继电器动作时间，继电器触点不能有外来电源，且不能与本仪器的J1、J2、J3、J4、J5短路。
     （6）、Z：表示电源输出类型。
     （7）、动作指示：触点动作时指示。（若接常开触点，动作后指示灯由灭变亮；若接常闭触点，动作后指示灯由亮变灭。）
     （8）、同步：控制输出的电压或电流的通断，对继电器进行额定值的冲击试验。
     （9）、定值：定值输出开关。
     （10）、复位：对毫秒表进行清零。
     （11）、合闸：重合闸继电器的合闸信号发出端。
