微机继电保护测试仪由用户定义多个试验状态，对保护装置的动作时间、返回时间以及重合闸，特别是多次重合闸进行测试。本文主要介绍在做测试步骤介绍。
     测试步骤
     测试步骤1：设置状态参数
     在界面右边的“状态参数”属性页中设置当前状态的状态名称、输出频率和各通道的输出类型、幅值、相位。
     测试步骤2：设置状态触发条件

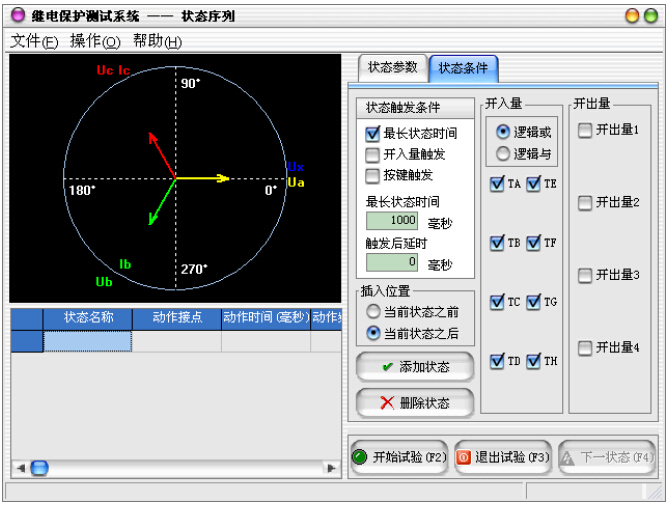

     在“状态条件”属性页中设置当前状态的触发条件。最长状态时间和开入量触发可同时选择作为一种触发条件。两者为“或”的关系，只要其中一个条件满足，试验将进入到下一状态。在故障前状态最长状态时间的设定时，一般要大于保护装置的整组复归或重合闸的充电时间。当满足所设置的触发条件后，试验自动进入到下一状态。触发条件满足后，测试仪的对该状态的输出要在触发后延时结束后(设置了触发后延时时间)，方进入到下一试验状态。
     最长状态时间：测试仪输出某一状态量的最长状态时间，结束后进入下一状态；
     开入量触发：测试仪接收到保护动作信号，并满足设置的逻辑关系后，自动进入下一状态；
     按键触发：单击“下一状态”按键或F4快捷键进入下一状态。

     测试步骤3：设置其他状态条件
     在“状态条件”属性页中还可以设置开入量、开出量和状态插入的位置。
     测试步骤4：添加或删除状态
     状态设置完毕后，可以单击“添加状态”按钮或在菜单上“操作”->“添加状态”在当前状态之前或之后添加新状态。如果想删除某个已添加的状态，则可先使用鼠标或键盘在左下的列表中选择该状态，再单击“删除状态”按钮或在菜单上“操作”->“删除状态”完成。
     测试步骤5：开始试验
     确认连线无误后，单击“开始试验”按钮或键盘上的F2快捷键，开始试验。
