继电保护测试仪使用可参考水利电力部电力生产司编的《保护继电器校验》水利电力出版社一书。
     1、测量：
     可作为单独的电压、电流源使用，但须注意各项输出功率，以免损坏仪器。具体操作按“四”进行。
     2、过量程、欠量程：测量各种继电器的启动值、返回值、返回系数及触点动作时间（包括电压、电流继电器）。
     过量程是指继电器触点合上为动作值的继电器，欠量程是指以继电器触点分开为动作值的继电器。
     继电器的动作值、返回值及返回系数的测量：
     按照前面“四”来调节输出电源，选择T3至ⓧ状态，将同步开关按下，缓慢调节T4旋钮至继电器动作，观察指示灯由灭变亮，此时X1的显示为其动作值。继续调节T4至该继电器额定值后，再缓慢将T4调回至继电器返回，观察指示灯由亮变灭，此时X1的显示为返回值。用返回值除以动作值再乘以100%即为返回系数。
     继电器的时间测量：
     按照前面“四”来调节输出电源，选择T3至继电器的触点状态，将同步开关按下，缓慢调节T4旋钮至继电器的额定值。通过同步开关，可测得继电器的时间（2的显示值）。注意测试前须将毫秒表清零，合闸开关在开的位置。
     同步开关与触点状态对应关系如下：
     ⅠⅢ状态，同步开关由关至开；
     ⅡⅣ状态，同步开关由开至关。

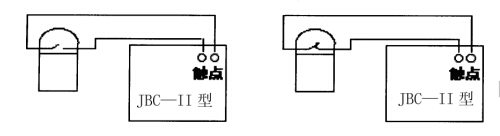

     触点接线如下：

     3、时间继电器的测量与上述方法相同。
     4、重合闸（以DH—3重合闸为例）：

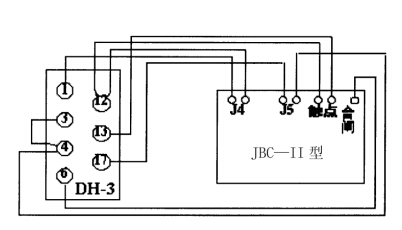

     DH—3型重合闸继电器操作如下：

     按图接线，（3）（4）接J5黑柱（负极），（17）接J5红柱（正极）。
     注意：若用ZJ3触点停止毫秒表时，应注意将ZJ3接到（12）脚的接线断开，将ZJ3触点分离开来（见《保护继电器检验》352页），把T1旋到DC20A档，打开电源开关调节T4至继电器额定电流值。关掉电源开关，将T2调至继电器的额定电压值。将T3调至Ⅰ位置（即继电器ZJ3的触点状态）。打开电源开关，按下定值输出开关，充电15～25秒后（毫秒表上可读出充电时间），将毫秒表复位，按下“重合闸开关”，测量重合闸时间，X2显示的值为重合闸继电器的重合闸时间。
