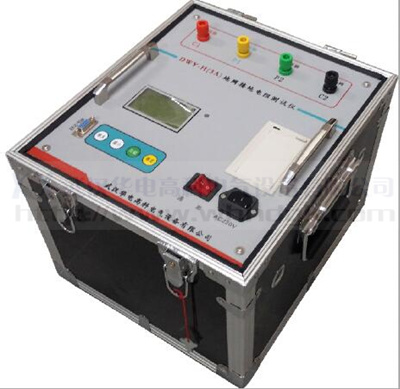

为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。大型地网接地电阻测试仪主要由提供测试电流的异频电源、电流和电压测量电路以及微电脑测控系统组成。仪器通过测量接地装置的电位升高与流入接地装置的电流之比来测量接地阻抗。

大型地网接地电阻测试仪操作步骤

（1）首先检查用于试验的电流线、电压线和地网线是否有断路现象（可以用万用表测量），地桩上的铁锈是否清除干净，其埋进深度是否合适（>0.5米），同时检查测试线与地桩的连接是否导通，如未导通，请处理后重新连接。

（2）电流测试线与电压测试线的长度比为1：0.618，电流测试线的长度应是地网对角线的3～5倍。

（3）电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。另一端分别接在两个地桩上（如图3所示）。

（4）将已放好的测试线检查一遍，将万用表一端接电流线或电压线，另一端接地网线如无阻值显示即为断路，确认完好再进行测试。

（5）检查连线无误后，给仪器接上AC 220V/50Hz电源，对仪器进行通电。

（6）按测量键，开始测量。

（7）仪器显示测试结束后，记录测试数据（本仪器可多次重复测量）。

（8）关掉仪器电源后，拆除连线，测试过程结束。

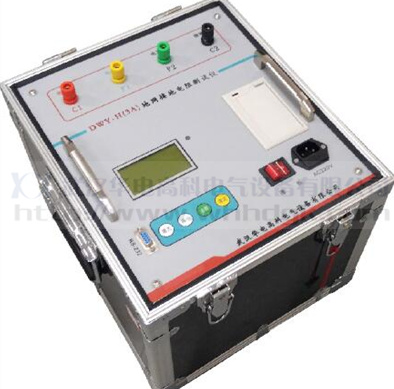

    大型地网接地电阻测试仪主要用于测量大型地网的工频接地电阻值，也可以用于土壤电阻率的测量。

　　

---
