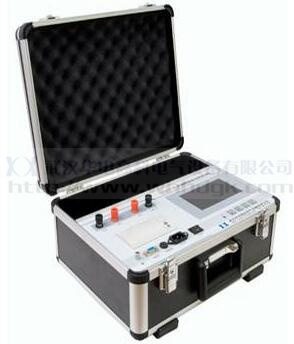

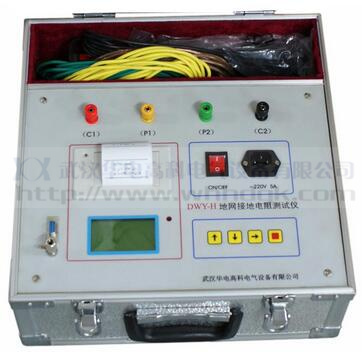

接地是为了保证入身安全以及电气设备和过电压保护装置正常工作的非常重要的环节，变电站地网接地电阻是否符合要求与电力安全生产相关。DWY-H大型地网接地电阻测试仪是可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）的多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。本文主要介绍变电站地网接地电阻测试误差影响因素及其消除方法。

高频干扰电压

当测量用的电压线较长时，线路上可能会出现各种频率电磁场产生的干扰电压。一般情况下，非工频成分的能量较小，但不排除个别干扰源较强的可能性，为减少高频干扰源较强的可能性，为减少高频干扰电压对测量结果的影响、可以在电压和功率表的两端子上并联一个电容器，且其工频容抗应比测量仪表的输入阻抗大100倍以上。

输电线的避雷线与变电站接地网相连

在变电站正常运行中，输电线的避雷线与变电站的接地网相连接的，这会影响变电站接地电阻的实测值。因此，在测量独立地网时，应将两者的连接点断开。

电流线与电压线平行

通常可用停运的10kV架空线路中的两个相线作电流线和电压线进行测量。由于两条相线平行且距离较长，相互间存在互感，在电位线上会产生感应电压，当采用电压—电流法测量时，就会造成严重的误差，为此只能采用瓦特表进行测量。

现场实践证明、在测量变电站接地网电阻时，应综合考虑各方面影响因素，合理选择测量方法，并采取相应的措施以减少各个环节产生的误差，唯此才可获得较准确的结果。

---
