电力变压器是电力系统中重要的设备价格昂贵，它直接影响着电力系统的安全、经济运行。变压器故障产生有很多方面的原因，变压器类型各种各样对于变压器日常运行的维护和检测是必不可少的。相关规定要求，对于变压器、断路器、互感器交接试验为了电力系统运行安全需要进行工频交流耐压试验。根据时代的不断变化技术的提升，工频交流耐压试验被变频串联谐振试验所代替。变频串联谐振试验很好的在交联电缆交流耐压试验、GIS开关交流耐压试验、大型变压器和发电机组交流耐压试验中运用。本文主要介绍变频串联谐振试验装置进行耐压试验注意事项。

1、  试验频率的调整

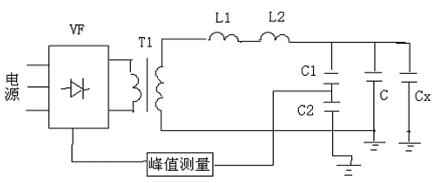

    对试验装置与被试品构成的回路，其谐振频率是确定的，有时可能会出现被试品频率不能满足试品所要求的频率。由公式：ωL=1/ωC，为满足频率要求，有调节电感和改变电容量两个办法，但由于可调电感的设备价格相对要高得多，为此选择用并联电容的办法（如图所示）。

图 并联电容的试验接线图

在施工现场，并联电容的来源有耦合电容器、开关的断口电容器等。在选用并联电容时，必须考虑并联电容器能够承受试验电压的考验，电容量的大小必须使试验电压频率能够满足规程规定。例如对变压器耐压试验，试验频率一般要求在工频，即45-60HZ。由串联谐振条件：LC=1/ω，因为L=2*131=262H，所以C 约为27000-48000pF。根据介损试验数据，变压器高对低的电容量一般要小于27000pF，显然不能满足谐振条件。例如，我们在做某台主变220KV中性点套管耐压试验时，根据高对低地的电容量Cx=18000pF，试验电压为 72KV,实际条件选用 110KV耦合电容器（C1-10000PF）。这样，C=C1+Cx=28000pF，f=58.8HZ，在规定范围内，考虑到高压引线对地的杂散电容影响，实际测量值要比计算值略低。现场试验数据为f=55.6HZ，与计算值相符。又如电缆，其耐压试验的频率一般要求在30-75HZ间。由于不同长度、不同截面电缆的电容量不同，要实际情况实际计算，通过并联电容器和改变电感的串并联，使得频率符合要求。如110KV 电缆，YJLW03-64/110，400平方毫米，440米，单芯电容量为65nF，可计算得f=2*（65*10*131）=53HZ,在范围内。若是遇到短电缆，在电容量不够时，可并联电容器。

2、  提高试验的稳定性

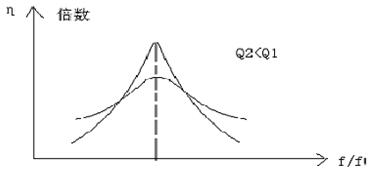

在应用中，发现当电压升到接近试验电压时，电压上升速度太快并伴有较大的电压波动，甚至能导致电压保护动作，使试验必须重新开始，这对设备安全是不利的。但如果电压保护值设定过大，就不能很好的起到保护被试设备免受过电压的作用。根据R-L-C电路的通用频率特性曲线（如下图）

频率特性曲线

改变这种情况的方法有以下两种：

1、选择偏离谐振频率下进行试验。我们知道，为减少试验变压器的容量，在选择 Q 值时，Q 值尽量要大.但当 Q值较大时，而在偏离谐振频率时，相对较缓。所以，我们可以在试验变压器容量允许的条件下选择偏离谐振频率进行升压，达到了降低电压上升速度的目的。

2、调整回路的品质因数。由图 Q=Uc/U=1/ωCR 可知，为减少 Q值，必须增加回路电阻，这样，为达到试验电压，励磁变压器的输出容量也要增加，所以，应用这种方法时，必须在容量许可的条件下进行。

对接地电阻的要求

    接地线要于接地体可靠连接，接地电阻小于4Ω。

---
