根据IEC及国家有关标准规定，在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目,这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。为此我公司研制生产的全自动变比测试仪在原基础上根据用户的现场使用要求，使操作更加简便，功能完备，数据稳定可靠，测试速度大大提高。适应各种大中小型变压器变比测试的需要。

变压器变比组别测试仪使用前的准备工作

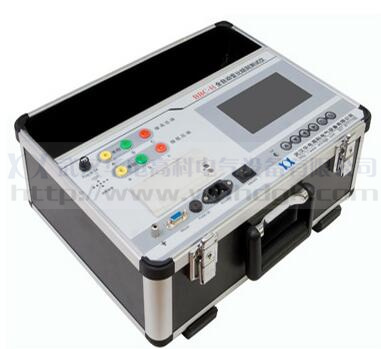

BBC-H全自动变压器变比组别测试仪测三相电力变压器时，用测试线将变压器的高压侧（A、B、C）和仪器面板上所标的高压侧（A（α）、B（β）、C）相连，变压器低压侧（a、b、c）与仪器的低压侧（a（α）、b（β）、c）相连接，并保证接触良好。整流变压器的接线与此方式类似。

 测单相变压器时应将变压器的高压绕组（A、X）接仪器（A（α）、N），低压绕组（a、x）接仪器（a（α）、n）。

 测试斯科特变压器时，将斯科特变压器的高压侧（A、B、C）和仪器面板上所标的高压侧（A（α）、B（β）、C）相连，低压侧（α、β、n）分别与仪器低压侧（a（α）、b（β）、n）相连。平衡变压器的接线方法类似。

 测试逆斯科特变压器时，将变压器的高压侧（α、β、N）和仪器面板上所标的高压侧（A（α）、B（β）、N）相连，低压侧（a、b、c）分别与仪器低压侧（a（α）、b（β）、c）相连。

变压器变比组别测试仪注意事项

1.过流保险为0.5A。如果测试线短路,高低压接反,会熔断保险。保险熔断后，仪器内部的蜂鸣器会发出报警声。请关机，更换相同容量的保险，重测。

2.连线要保持接触良好。仪器应良好接地！

3.仪器的工作场所应远离强电场、强磁场、高频设备。供电电源干扰越小越好，宜选用照明线,如果电源干扰还是较大，可以由交流净化电源给仪器供电。交流净化电源的容量大于200VA即可。

4.仪器工作时，如果出现液晶屏显示紊乱，按所有按键均无响应，或者测量值与实际值相差很远，请按复位键,或者关掉电源,再重新操作。

5.显示器没有字符显示,或颜色很淡,请调节亮度电位器至合适位置。

6.仪器应存放在干燥通风处，如果长期不用或环境潮湿，使用前应加长预热时间，去除潮气。

7.通讯口调试时使用

---
