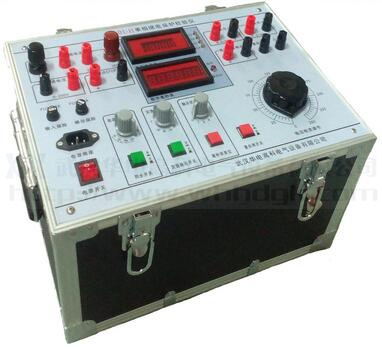

继电保护校验广泛运用于线路保护，主变差动保护，励磁控制等各个领域。变电站综合自动化已成为主流。继电保护测试仪是保证电力系统安全可靠运行的一种重要测试工具。继电保护校验仪在面对输出电源上如何进行操作操作呢？

     输出电源的操作
     1、交流电压（0～250V）输出：
     将T1调至AC250V，合上同步开关，调节T4，J2端输出0～250V交流电压，X1显示当前电压值，电源输出类型ACV的指示灯亮。
     2、交流电流（0～5Ａ、0～20Ａ、0～100Ａ）输出：
     将T1调至AC5A（AC20A、AC100A），合上同步开关，调节T4，J1端输出0～5A（0～20A、0～100A）交流电流，X1显示当前电流值，电源输出类型ACA的指示灯亮。
     3、直流电压（0～250V）输出：
     将T1调至DC250V，合上同步开关，调节T4，J3端输出0～250V直流电压，X1显示当前电压值，电源输出类型DCV的指示灯亮。
     4、直流电流（0～20A）输出：
     将T1调至DC20A，合上同步开关，调节T4，J4端输出0～20A直流电流，X1显示当前电流值，电源输出类型DCA的指示灯亮。注意：调节电流时，严禁超过额定电流，否则损坏仪器。
     5、 恒定电压输出：
     （1）、将T2调至24V，合上恒定输出开关，J5端恒定电压输出直流电压24V。
     （2）、将T2调至48V，合上恒定输出开关，J5端恒定电压输出直流电压48V。
     （3）、将T2调至110V，合上恒定输出开关，J5端恒定电压输出直流电压110V。
     （4）、将T2调至220V，合上恒定输出开关，J5端恒定电压输出直流电压220V。

---
