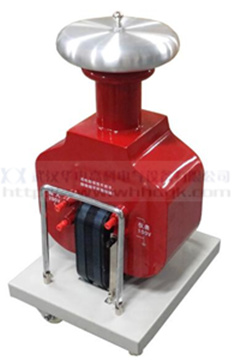

干式试验变压器利用先进的生产设备，采用线圈绕组环氧真空浇注及CD型铁芯的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强了变压器承受试验短路电流的冲击能力。

干式试验变压器输入电压为200V，利用电磁感应原理根据需要改变输入电压，即可获得输出高压从零伏连续可调到额定的最高值。在作直流耐压及泄露电流测试时，只要把高压硅堆旋装在高压输出端，即可改变输入电压，从而获得不同值的直流高压输出。

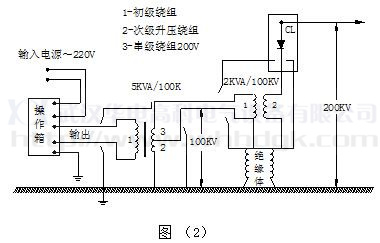

干式试验变压器具体工作原理见图（1），当用作串级使用时，其接线见图（2）

GYD：试验变压器                  JS：时间继电器

TY：自藕调压器                   FM：报警器

LJ：过流继电器                    D1、D2、D3：指示灯

C：交流接触器                    RD：熔断器

K：总电源开关                    K1：时间继电器电源开关

AK：调压器回零限位开关           AQ：起动按钮

CL：高压硅堆                     AT：停止按钮

A：输出电流表                    KV:输出电压表

为了避免受到电击或人身安全，同时为了避免仪表或被测设备受到损坏，提醒使用者可靠控制和合理使用，在任何时候必须遵守以下原则：试验变压器在接通电源前，必须接地！没有接地以前，不得接入电源。

---
