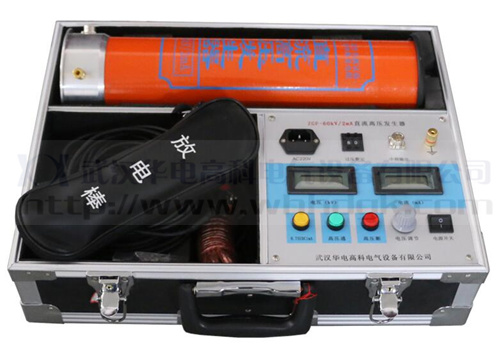

为了能够确保电力事业中的高压设备有效的投入到安全稳定的运行过程中，在设备的使用前期需要对电气高压的使用情况进行测试，具体项目还包括直流的试验，介损试验，以及交流耐压的试验，直流泄露的试验等。HZGF系列智能型直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，最新研究、设计、制造的，是新时代的科技产品——智能直流高压发生器，是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。

直流高压发生器操作步骤

如做容性负载试验时，一定要接上限流电阻。

1．试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。

2．将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用专用接地线。

3．电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定值一般为试验电压的1．1倍。

4．空载升压验证过电压保护整定是否灵敏。

5．接通电源开关，此时红灯亮，表示电源接通。

6．按绿色按钮，则绿灯亮，表示高压接通。

7．顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需电压后，按规定时间记录电流表读数，并检查控制箱及高压输出线有无异常现象及声响。

8．降压，将调压电位器回零后，随即按红色按钮，切断高压并关闭电源开关。

9．对试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异常情况后，即可开始进行试品的泄漏及直流耐压试验。将试品、地线等联接好，检查无误后即打开电源。

10．升压至所需电压或电流。升压速度以每秒3—5kV试验电压为宜。对于大电容试品升压时还需监视电流表充电电流不超过试验器的最大充电电流。对小电容试品如氧化锌避雷器、磁吹避雷器等先升至所需电压(电流)的95％，再缓慢仔细升至所需的电压(电流)。然后从数显表上读出电压(电流)值。如需对氧化锌避雷器进行0.75UDC—1mA测量时，先升至UDC1mA电压值，然后按下黄色按钮，此时电压即降至原来的75％，并保持此状态。此时可读取电流。测量完毕后，调压电位器逆时针回到零，按下红色按钮。需再次升压时按红色按钮即可。

　　

---
