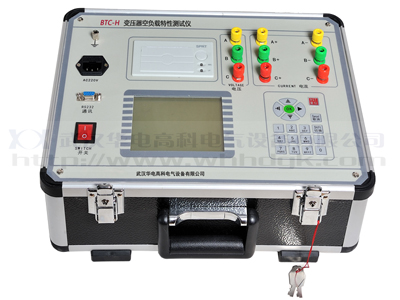

变压器的质量保证和良好的性能，不能够离开变压器的试验工作。变压器空载负载特性测试仪是测量变压器的空载电流、空载损耗、短路电压、短路（负载）损耗的仪器。变压器空载负载特性测试仪单机可以完成100KVA以下的配电变压器全电流下的负载实验；在三分之一额定电流下可完成250KVA以下的配电变压器的负载试验（在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数，本机主要适用于与变压器综合试验台配套使用，实现变压器空载负载特性的高精度测试）。本文对变压器空载负载特性测试仪的空载试验以及负载试验进行介绍。

空载试验过程介绍

（1）       根据试验方式为双表法或是三表法，参考后面对应的接线图进行正确接线，然后接通空负载测试仪的工作电源。

（2）       在主界面中选择空载试验，则显示空载试验设置界面如下图：

图1 空载试验设置页面

该页面保存上次试验时的设置值，检查、修改该页面中的设置值使其与当前试验变压器一致。

（3）在图1中，光标选择“开始试验”，按OK键进入如下的空载试验测试数据页面：

图2 空载试验测试数据页面

该页面完整的显示了空载试验的所有测试结果：Uo（V）为三相线电压（双表法时）或相电压（三表法时）的平均值，Pm（KW）为当前电压下的实测功率，d为电压波形畸变系数，Po（KW）为校正后的空载损耗，Io%为空载电流百分比。

左上侧为试验电压、电流的向量图，如果接线错误，该页面提示“接线错误，请关机检查”；通过升压器缓慢增加试验电压，当Uo（V）等于空载试验的额定电压时（低压侧为400V的变压器，双表法空载试验时，试验电压Uo为400V，三表法空载试验时，试验电压Uo为230V），停止升压。移动光标到“锁定”按钮，长按OK键锁定当前测试结果，此时“锁定”按钮变为“重测”按钮。

在该页面的“保存”把当前的结果保存到随机的存储器上；“打印”则通过打印机打印当前的测试结果。

注意：升压的过程中，要时刻关注Uo与Io，除避免过压外，更要提防试品异常时试验电流过大损坏仪器或被试品。

1)   在图2中按“重测”则将重新对当前变压器进行测试，按“退出”则退回到图3系统功能的主界面。

负载试验过程介绍

1)   根据试验方式为双表法或是三表法，参考后面对应的接线图进行正确接线，然后接通空负载测试仪的工作电源。

2)   在主界面中选择负载试验，则显示负载试验设置界面如下图：

图3负载试验设置页面

该页面保存上次试验时的设置值，检查、修改该页面中的设置值使其与当前试验变压器一致，尤其要注意检查编号的后5位所代表的容量值、高压侧额定电流、电流互感器变比等，避免设定值错误或者试验电流超量程。

3)   在图3中选择“开始试验”，进入负载试验测试数据界面：

图4 负载试验测试数据页面

该页面显示负载试验时当前温度下的所有测试数据：Io（A）为三相电流的平均值，Pm（KW）为当前电压下的实测功率， Pt（KW）为当前温度下校正到额定电流时的负载损耗，Zt（Ω）为当前温度下的短路阻抗，Uk%为当前温度下的短路电压百分比。

左上侧为试验电压、电流的向量图，如果接线错误，该页面提示“接线错误，请关机检查”；通过升压器缓慢增加试验电压，当Io（A）等于负载试验的试验电流时，停止升压。移动光标到“锁定”按钮，长按OK键锁定当前测试结果，此时“锁定”按钮变为“重测”按钮。

注意：升压的过程中，要时刻关注Uo与Io，除避免过压外，更要提防试品异常时试验电流过大损坏仪器或被试品。

4)   在图4种选择“温度校正”，显示温度校正界面：

图5 负载结果温度校正页面

该页面的参数设置值为上次试验的设置值，检查、修改使其与当前被试品一致，本仪器提供两种温度校正算法：温度系数法和国标公式法，这两种算法的公式见后面附录。

在该页面的“保存”把当前的结果保存到随机的存储器上；“打印”则通过打印机打印当前的测试结果。

---
