如何正确使用变压器直流电阻测试仪?

您的位置:首页 >> 服务支持 >> 技术文章

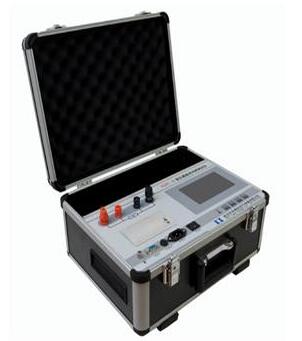

变压器直流电阻测试仪

     变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后必不可少的试验项目。直流电阻测试仪简称直流电阻测量仪、直流电阻仪、变压器直流电阻测试仪,直流电阻检测仪,直流数字电桥等。如何正确使用变压器直流电阻测试仪呢?
      电源
     该直流电阻测试仪为测试提供的电源的两种:AC220V/DC12V。在强电磁场干扰的情况下,建议最好使用直流电源测试,此状态下测试的数值稳定,抗工频干扰能力强。
     直流电源测试:
     闭合总电源开关(DC12V),相应有指示灯亮,闭合总电源开关,相应的指示灯亮,按下“启停”键,即可进行测试。测试完毕,关闭总电源开关(DC12V),相应的指示灯熄灭,放电后,再转换测试夹,进行再次测试。
     交流电源测试:
     接上交流AC220V电源,相应的指示灯亮,闭合总电源开关,相应的指示灯亮,按下“启停”键,即可进行测试。测试完毕,关闭总电源开关(AC220V),相应的指示灯灭,放电后,再转换测试夹,进行再次测试。
     充电:
     接上交流AC220V电源,此充电指示灯亮,变压器试验表示正在对机内的可充电池进行充电工作。仪器在使用交流电源测试,同时也在对机内电池进行充电。(仪器设计了充电保护电路,不会有过充现象产生)。
     测试线的联接方法:
     将仪器的I+、V+、V-、I-端子与被试品按图的方法联接好。这种联接法,可消除A、B、C、D处的接触电阻,以及联线电阻对测量的影响。测量的值即为B、C、之间的电阻Rx (注意:B、C之间不要反向)。在使用中,如果仪器随带的测试线长度不够,可使用直径相当的导线将测试线加长。
     测量:
     该直流电阻测试仪在回路未接好的情况下开机表头显示“E0000”。按图方法接好测量线后,根据被测值的大小选定欲测的电阻档,按下该档开关,此时该档指示灯亮,四位半LCD显示的稳定值即为被测的电阻值。读值时请注意所选量程上的单位。在测量大电感试品如电力变压器时,在测试回路以外的其它不需测量的线圈最好将其短路,以免电磁干扰。
     放电:
     测试完毕后可直接关断总电源。如果在感性试品,关断电源后不应马上拆线操作,应让仪器有续放电过程。一般放电至少20秒,否则电感的反电动势危害人身安全。
