变压器损耗参数测试仪由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。

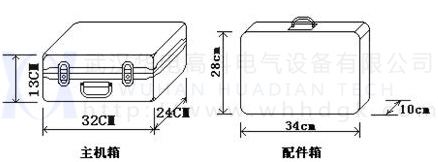

     1、变压器损耗参数测试仪结构尺寸

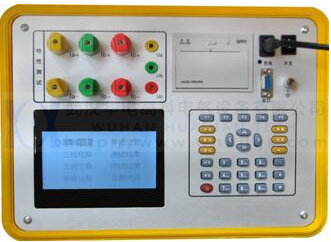

     2、变压器损耗参数测试仪面板布置

     如图二所示：最上方从左到右依次为特性测试用端子（Ia正负输入端子、Ib正负输入端子、Ic正负输入端子、电压端子Ua、Ub、Uc、），打印机、电源插座及开关、RS232通讯接口（保留功能，暂无）、接地端子、注意在操作时一定要确保所接的端子正确，否则有可能会影响测试结果甚至损坏仪器；面板左下方为高亮度液晶显示屏；液晶右侧为导电橡胶键盘。
     3、变压器损耗参数测试仪键盘说明

     键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。
     变压器损耗参数测试仪各键功能如下：
     ↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单；在参数设置功能屏下上下键用来切换当前选项。
     键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入并使刚键入的数字有效。
     退出键：返回键，按下此键均直接返回到主菜单。
     存储键：用来将测试结果存储为记录的形式。
     查询键：用来浏览已存储的记录内容。
     设置键：按此键可在在主菜单下直接进入设置屏进行参数的设置。
     切换键：保留功能，暂不用。
     自检键：保留功能，暂不用。
     帮助键：用来显示帮助信息。
     数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。
     小数点键：用来在设置参数时输入小数点。
     ＃键：在温度设置时代表“负号”，例如：设置“－5℃”需按“＃”键，再按“5”键，再按“确定”键完成。
     F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。

---
