使用电缆故障测试仪的测试方法？故障测试一般分为下几个步骤：

　　首先摸清故障电缆的基本情况：用摇表及万用表测量故障电缆的绝缘电阻，并用低压脉冲测量电缆的全长、是否有断线、短路等。

　　第二、根据故障的具体情况确定合适的测试方式，测量电缆故障距离。一般我们把断线故障和直流电阻值在100Ω以下的电缆故障称为低阻(开路)故障，采用低压脉冲法测试，其它的故障采用冲闪法或直闪法。

　　第三、探测故障点附近电缆埋设的路径及深度。

　　最后确定故障点的准确位置。

　　测试前将电缆始端和终端头的所有连线断开。

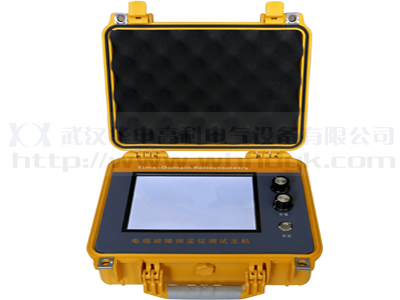

　　测试系统的面板上有“输入振幅”和“位移”两个旋纽，分别用来调整下次采样的输入信号幅度和波形的上下位置。

　　电缆故障测试仪测试方法　1、低压脉冲方式

　　低压脉冲用于测试电缆中电波传播的速度、电缆全长、低阻故障和开路故障。

　　仪器连接如右图。

　　将测试仪的输入线分别加到故障电缆的地线和故障相。根据故障的具体情况，也可以把输入线加在两个相线上测试。

　　●测速度

　　对于有些电缆，电波传播的速度未知，必须通过测试来确定。我们只要知道电缆的全长，就可以通过测试计算出该电缆中电波传播的速度。

　　在“测试方法”菜单选择“测速度”，根据电缆的长度选择“0.2μS”或“2μS”，一般500 m以下用0.2μS。键入电缆全长后按“采样”键，配合调整“位移”和“幅度”旋纽，使信号的幅度和基线处于便于观察的位置。

　　移动游标至低压脉冲的下降沿后按“定位”，再移动游标至反射信号的前沿，屏幕上即可显示此种电缆中电波的传播速度。如果发射和接收的波形离的太近，可按“扩展”键将波形扩展后再计算。

　　●测故障

　　在“测试方式”菜单选择“测故障”，并选择适当的脉冲宽度，按“采样”后屏幕即显示故障波形。

　　开路故障的反射信号与发送脉冲极性相同，短路故障的反射信号与发送脉冲极性相反。

　　注：由于测电缆全长时的接线及波形与测开路故障时完全相同，所以程序中未单独列出测全长菜单。

　　低压脉冲测试开路故障(电缆全长)和短路故障的波形如下。

　　2、冲闪方式

　　冲闪方式用于测试高阻泄漏性故障，大部分电缆故障都可以使用冲闪方式测试。通常采用接线简单、人身和设备均非常安全的电流取样法。

　　冲闪电流取样方式的接线如下：

　　将球间隙调整合适(一般为距离1-2mm)，然后按“采样”键，旋转操作箱上的调压器升压到高压放电打火，直到电脑屏幕上显示下面的波形。

---
