变压器绕组直流电阻测量属于变压器的例行试验，通过测量变压器绕组直流电阻，可以检查绕组导线连接处的焊接或机械连接是否良好；电压分接开关的各个位置接触是否良好及分接开关实际位置与指示位置是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股等情况。变压器绕组的直流电阻是变压器在交接、大修和改变分接开关后，必不可少的试验项目，也是故障后的重要检查项目。变压器直流电阻试验有哪些测试方法呢？

　　测量方法

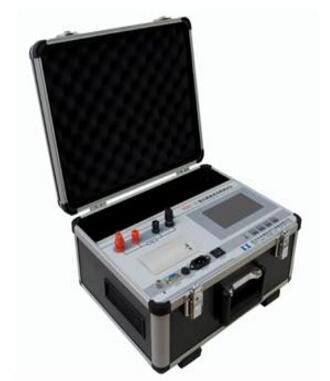

　　测量变压器直流电阻主要有电流电压表法、平衡电桥法和辅助测量法（数字电桥法）。变压器直流电阻缩短测量时间的方法主要有回路电阻突变法、恒流源法、助磁法、消磁法和数字式直流电阻测试仪。

　　1.电流电压表法。电流电压表法又称电压降法。电压降法的测量原理是在被测绕组中通以直流电流，因而在绕组的电阻上产生电压降，测量出通过绕组的电流及绕组上的电压降，根据欧姆定律即可算出绕组的直流电阻。测量接线如图1所示。

　　2.减小回路电感——全压恒流源法。全压恒流电源是由一恒压电压源和一恒流源及控制回路构成，恒压源的无载直流电压一般为45-100V，其作用是在充电初始使电流有较快的上升速度；恒流源则强迫充电电流很快稳定在预定值（即恒压源下充电，恒流源下测量）。将其应用于电桥法或电压降法中，能大大减少充电时间，准确迅速地测量大型变压器绕组的直流电阻。

　　3. 减小回路电感——助磁法。变压器铁心是非线性铁磁材料，当励磁电流产生的磁势足够大时，变压器铁心会因磁饱和而使L减小，助磁法就是基于铁心的这样一种特性提出来的。

　　4. 减小回路电感——消磁法。同一铁心柱的两个绕组中通以相反的的电流以使磁通抵消，从而使测量电路达到基本属于纯电阻（L≈0）的线性电路，使测量准确稳定、简单迅速。

---
