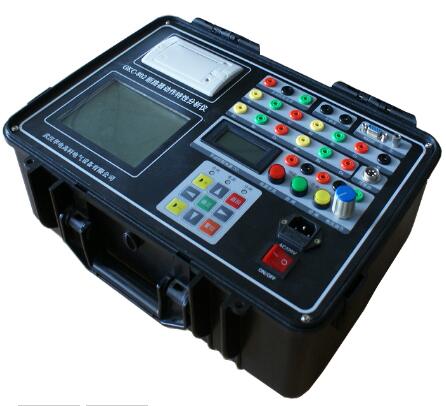

高压开关测试仪提示“ 输出短路或 负载过大，请关机检查控制接线”问题分析：
　　（1）控制接线错误，造成仪器输出短路，致使 短路保护功能启动，仪器“合、分闸控制 电源”无输出。
　　处理办法：关机后参见上述第一、1条重新检查接线。
　　（2）现场线圈负载过大，仪器无法正常驱动
　　处理办法：
　　①对于电磁机构的开关，由于开关合闸线圈要求的驱动电流很大（高达100A或几百安），而高压开关测试仪操作电源的最大带载能力为20A。致使负载过大，仪器无法正常驱动。现场一般都是把合闸控制线接在合闸线圈前级的合闸接触器线圈上，用仪器控制开关接触器合上，用接触器驱动开关合闸线圈，使开关动作。或者采用“外触发”方式操作开关合闸。
　　②对于液压和弹簧机构的开关，由于仪器对输出电流大于6A时就默认为“负载过大”。请看一看或者用万用表实测一下合闸线圈的电阻阻值，确认合闸线圈电流较大。然后请认真检查接线，确认合闸输出没有短路，则取消仪器的短路保护功能进行试验。
　　注：高压开关测试仪的短路保护功能取消后，“合、分闸控制电源”输出就不具备保护功能，如果此时控制电源输出确实是短路状态，则可能会造成仪器控制电源的损坏！请谨慎操作。
　　具体方法是：关机→按住 按键不放→开机，直到出现“释放按键”画面提示→松开 按键，短路保护功能取消。
　　注意：高压开关测试仪只要重新关机或复位后，短路保护功能又重新启动。

---
