20000KVA变压器试验如何进行接线
     被试变压器型号：SFZ8—20000/110 额定电压：110KV
     额定电流：105A/1100A 组别：Ynd11 短路阻抗：10.4%
     试验时，在20000KVA变压器二次侧两相间通入110HZ、0—22KV的电压，通过改变二此侧和一次侧接线方式可以分别对变压器一次侧A、B、C三相进行感应耐压。

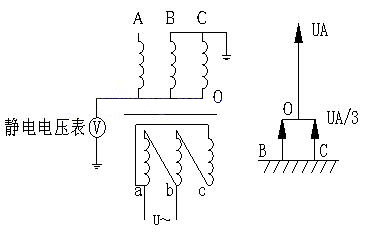

     （1）．A相耐压
     试验接线如下：

     对A相进行试验时，110HZ电压从低压侧a、b相间加入，B、C两相连在一起接地，从而在高压侧A—BC间感应电压达到试验值，中点电压为感应电压的1/3倍。

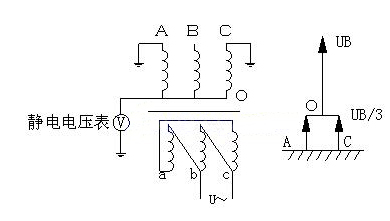

     （2）．B相耐压
     试验接线如下：

     对B相进行试验时，110HZ电压从低压侧b、c相间加入，A、C两相连在一起接地，从而在高压侧B—AC间感应电压达到试验值，中点电压为感应电压的1/3倍。

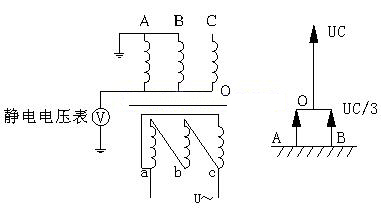

     （3）．C相耐压
     试验接线如下：

     对C相进行试验时，110HZ电压从低压侧c、a相间加入，A、B两相连在一起接地，从而在高压侧C—AB间感应电压达到试验值，中点电压为感应电压的1/3倍。

---
