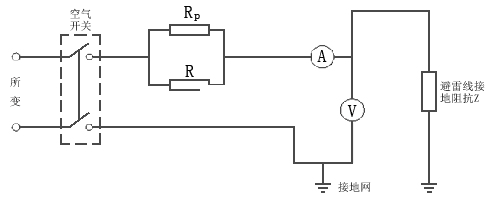

现场测试接线原理图如图1－1所示。

    图1－1 避雷线分流接地阻抗现场测试原理图

    图中，Z为避雷线的分流接地阻抗；Rp为滑动变阻器，额定电阻300Ω，额定电流1A，测量时取额定电阻；R为定值电阻，额定电阻80Ω，额定功率2kW；A为电流表，测量在避雷线分流阻抗上施加的试验电流值，测量时，图1－1中A量程选用10A档，V为数字万用表，测量在试验电流下避雷线接地阻抗上的压降，V。试验电源采用退出一台所变为试验专用，甩开二次侧其他负荷及中性点接地，试验用380V线电压。在试验中，避雷线的引下线一定要绑定好，防止被风吹甩向导线，引起短路事故。为了克服地网杂散电流的影响，提高试验的信噪比，应尽量将试验电流升到较大值；同时，为了减小试验误差，需先测试出避雷线的干扰电压，还需采用换相重复试验。
    由图1－1所示的避雷线分流接地阻抗测试原理图，可测试出避雷线分流接地阻抗Z上的压降U和避雷线分流接地阻抗Z上流过的试验电流I，并考虑到避雷线干扰电压的影响，将试验换相重复试验后，即可得出避雷线分流接地阻抗Z为：
        Z正＝(U－U干扰)／I
        Z反＝(U－U干扰)／I
        Z＝(U正＋U反)／2
    式中 U——避雷线分流接地阻抗Z上的压降，表V的读数，V；
         I——避雷线分流接地阻抗Z上通过的试验电流，表A的读数，A；
         U干扰——避雷线的干扰电压，V；
         Z正——正相测试时，避雷线的分流接地阻抗，Ω；
         Z反——反相测试时，避雷线的分流接地阻抗，Ω；
         Z——考虑到测试误差，避雷线的平均分流接地阻抗，Ω。
