通过在该配电设备真值模拟试验网上模拟配电网的弧光接地过电压现象，观察自动跟踪补偿消弧装置对配电网弧光接地过电压的处理情况。

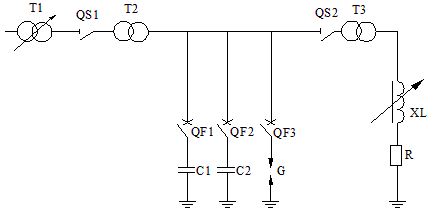

图1-1 自动跟踪补偿消弧装置弧光接地试验接线图

    试验时，按图1-1接线，接线时使调压器T1处于停止状态。先闭合QS1、QS2、QF1和QF2，然后启动调压器T1的升压按钮使其升压。把间隙G1用保险丝连接上，闭合QF3后，保险丝熔断产生弧光，这时模拟了该配电网发生U相弧光接地过电压故障，观察此时自动跟踪补偿消弧装置对弧光接地过电压故障的处理情况，测量自动跟踪补偿消弧装置处理弧光接地过电压故障时的噪音值，测量自动跟踪补偿消弧装置处理单相接地故障时的温升值，记录配电网发生弧光接地过电压故障时经自动跟踪补偿消弧装置补偿后配电网的残流值，补偿钱和补偿后的中性点位移电压值，自动跟踪补偿消弧装置对弧光接地过电压故障的处理时间，以及故障处理后装置的自动恢复情况，然后断开QF3。然后改变接线，可以分别模拟配电网发生V相、W相弧光接地故障，间隙G1用保险丝连上，闭合QF3后，保险丝熔断产生弧光，这时模拟了该配电网发生V相、W相弧光接地过电压故障，观察此时自动跟踪补偿消弧装置对弧光接地过电压故障的处理情况，测量自动跟踪补偿消弧装置处理弧光接地过电压故障时的噪音值，测量自动跟踪补偿消弧装置处理单相接地故障时的温升值，记录配电网发生弧光接地过电压故障时经自动跟踪补偿消弧装置补偿后配电网的残流值，补偿钱和补偿后的中性点位移电压值，自动跟踪补偿消弧装置对弧光接地过电压故障的处理时间，以及故障处理后装置的自动恢复情况，然后断开QF3。最后启动调压器T1的降压按钮，使其电压降为零，断开QF1、QF2、QS1和QS2。
    试验时应注意以下几点：
    ①试验开始之前，要通知在场的人员要开始试验了。
    ②试验开始后，禁止无关人员进入试验场地。
    ③当自动跟踪补偿消弧装置出现异常振动情况时，应切断电源，停止试验。
    ④当自动跟踪补偿消弧装置出现异常噪音或噪音值过高时，应切断电源，停止试验。
    ⑤当自动跟踪补偿消弧装置温升值过高时，应切断电源，停止试验。
    ⑥当模拟弧光接地故障出现异常时，应立即切断电源。
