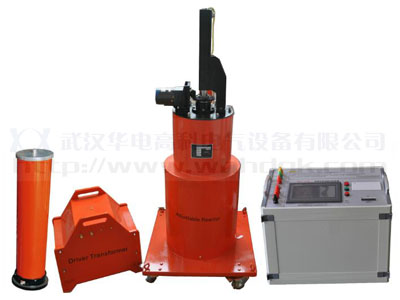

TFL-H CVT检验用谐振试验装置

用于500kV及以下的电容式电压互感器现场校验的可调式谐振装置
参考标准： GB50150-2006,DL/T849.6-2004

1.输出电压电流波形良好，失真度小于0.5%；
2.需要电容量小。所需电源容量为试验容量的1/Q倍，而Q值可以做到20－60；
3.不需要过压保护。当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不会加剧对试品的损坏；
4.便于现场搬动。该装置为干式组合串联谐振装置，由励磁变压器和多个谐振电抗器组成，单个组成单元体积小，重量轻，便于搬动，适合现场使用；
5.该装置将调压控制箱和励磁变压器合二为一，做成一体化结构，体积小，重量轻，接线简单，特别适合现场使用。
解决方案：

有关产品购买、信息咨询、技术资料等欢迎致电：027-87771780  或是 点击这里马上咨询

CVT检验用谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、互感器校验用串联谐振升压装置、串联谐振试验设备

技术参数


电抗器台数
控制箱容量
(kVA)
励磁变容量
(kVA)
励磁变电压
(kV)
装置输出电压
(kV)
110kV
2
5
5
6
80
220kV
4
5
5
10
160
330kV
6
10
10
15
240
500kV
8
10
10
20
320

产品描述

    电容式电压互感器（CVT）在进行校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的实验装置已经很难满足现场搬运、试验的要求，TFL-H型可调谐振升压装置是用于现场效验的可调式谐振升压装置，已广泛用于国内500kV及以下的电容式电压互感器的现场校验。
