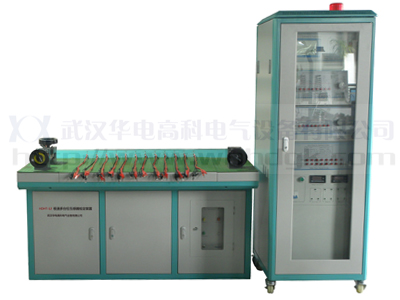

HDHT-12快速多台位互感器检定装置

快速多台位互感器检定装置所属类别: 高压电力试验设备
参考标准: JJG314-1993、JJG314-1994

1.320×240液晶中文操作界面
2.自动切换负载箱,减少人工操作
3.自动定点,自动采样,自动化整
4.上位机软件具有虚拟仪器开放功能
5.采用大字体显示,方便用户观测

有关产品购买、信息咨询、技术资料等欢迎致电:
027-87771780

互感器综合测试台测试范围大,能满足不同的互感器的各种测试需求。

技术参数

测量范围

同相分量(%):0.0001~200.0

分辨率:0.0001

正交分量(分):0.001~999.9

分辨率:0.001

阻抗(Ω):0.0001~60

分辨率:0.0001

导纳(ms):0.0001-60

分辨率:0.0001

基本误差

同相分量:△X=(X×2%+2%±Dx)

“X”、“Y”-仪器的显示值

“Dx”“Dy”-仪器的量化误差

正交分量:△Y=±(X×2%+Y×2%±Dy)

1级

工作范围

电流

(1%~149%)In(In=5A )

(5%~149%)In (I n=1A )

工作负荷

电流

TO对TX<0.12Ω  cosφ=1

极性错误指示

额定工作电流的5%以上,误差超过180%时,应有极性指示

变比错误指示

额定工作电流的5%以上,误差超过30%而小于180%时,应有变比错误指示

产品描述

HDHT-12全自动互感器综合测试台主要用途是对现场应用的或者在实验室应用的电压互感器和电流互感器进行技术性能的检定。为了实现这一目的,互感器校验仪必须与相关设备构成一套完整的互感器校验装置。
