煤矿供电系统是整个煤矿生产的动力，继电保护系统是供电系统安全运行的重要保障，几乎涉及范围较大的大型系统事故都与继电保护装置的不正确运作有直接或间接的关系。因此，合理配置继电保护装置时保障电网安全运行的重要条件。继电保护的任何不正确动作都将造成或扩大事故，国内外电力系统中发生的大面积停电事故大多和继电保护的不正确动作有关。继电保护快速性、灵敏性、选择性、可靠性的体现在很大程度上取决于保护装置本身的可靠性及保护整定值设置的合理性。如下：

煤矿6kV/10kV系统中应配置的继电保护

①6kV/10kV供电线路应配置的继电保护。按照企业6kV/10kV供电系统设计规划的要求，6kV/10kV线路一般均应装设过电流保护。当过电流保护的时限不大于0.5~0.7s、且没有保护配合上的要求时，可不装设电流速断保护；自重要的变配电所引出的线路应装设瞬时电流速度保护。当瞬时电流速断保护不能满足选择性动作时，应装设略带时限的电流速断保护。

②6kV/10kV分断母线应配置的继电保护。按照企业6kV/10kV供电系统设计规范的要求，对于不并列运行的分断母线，应装设电流速断保护，但仅在断路器合闸的瞬间投入，合闸后自动解除；另外，应装设过电流保护。如采用的是反时限过电流保护，其孙坚动作部分应解除；对于负荷等级较低的配电所可不装设保护。

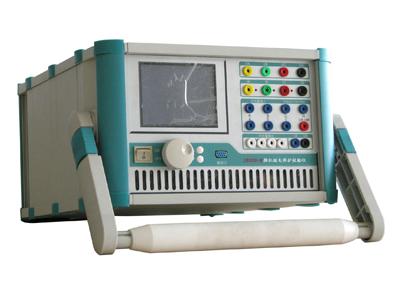

JB303-H微机继电保护测试仪
