利用SF6气体密度表监测泄气率是否超标

（1）记录投运日期、环境温度、气体压力值P_a，利用SF6气体压力温度曲线将P_a折算到20℃的值P₂₀。

（2）运行30天后再记录环境温度和气体压力值P并将其换算20℃的值P₃₀。

（3）按下式验算起年泄漏率是否满足要求。

q=（P₂₀—P₃₀）×365/（30P）×100%

式中

P——断路器额定气压，MPa。

如果q值小于1%证明断路器密封良好，装配质量良好。

建立SF6断路器气压监测档案材料

对每一台运行的断路器都要建立一个完整的气压档案资料，以判断断路器是否漏气，建立SF6断路器气压监测档案资料的要求如下：

（1）首先记录断路器编号、充气日期、气压值（参考厂方气压曲线图，折算到20℃）、充分时的环境温度。

（2）考虑断路器通电后导体发热的影响，还应记录断路器工作电流，通电24h气体温度温度后的气压，并把当时环境温度下气体值换算到20℃，气压P₂₀的值，就是判断断路器是否漏气的标准。

（3）设备投入运行后，每周应填写一次检测气压的记录，其内容包括咱期、环境温度、实测气压。然后将气压值换算到20℃，填入监测卡，弄以P₂₀为基础，在表中记上一个点，此工作要坚持到检修日为止。

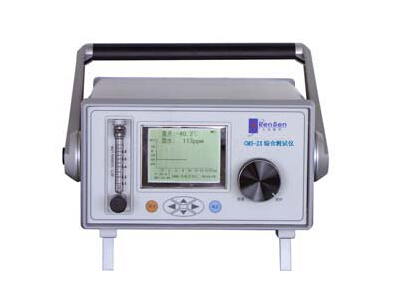

SF6气体综合分析仪
