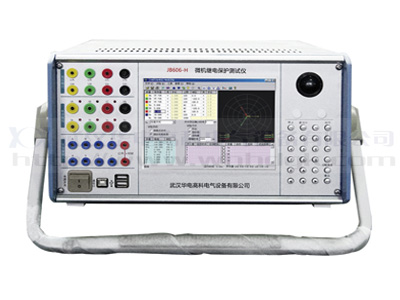

随着电力工业的不断发展,继电保护装置特别是微机保护在企业电网中的推广应用。微机继电保护测试仪可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试,随着计算机技术、微电子技术、电力电子技术的飞速发展,应用最新技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。本文主要介绍微机继电保护测试仪如何进行零序保护试验步骤
测试步骤1:设置阻抗参数
在界面的左上角为整组试验的阻抗参数设置区:
l Z:极坐标形式的幅值;
l Φ:极坐标形式的角度;
l R:直角坐标形式的电阻;
l X:直角坐标形式的电抗;
l Kr、Kx:用于计算零序补偿系数(Kr/Kx),如果定值所给的参数形式与此不同,可按如下公式进行转换:
Kr = ( R0 / R1 – 1 ) / 3
Kx = ( X0 / X1 – 1 ) / 3
如果定值单中不是给出电阻和电抗的值,而是正序和零序阻抗,以及正序和零序灵敏角,则应将它们转换成电阻和电抗,再代入上述公式进行计算;对某些保护以Ko、Φ方式计算的,如果Φ(Z1)=Φ(Z0),即PS1=PS0,则Ko为一实数,此时需设置Kr=Kx=Ko 。
测试步骤2:设置故障相电压参数
对于某些保护无法获知故障阻抗,而只有故障电压和电流,可设置该属性页内的参数来进行试验,此电压值对于带方向零序保护试验时起方向判别作用。
l 故障相电压:计算用的故障相电压幅值;
l 故障相电压角:计算用的故障相电压角度;
测试步骤3:设置零序过电流保护整定值
l 零序I 段3I0:零序I 段定值;
l 零序II 段3I0:零序II 段定值;
l 零序III 段3I0:零序III 段定值;
l 零序IV 段3I0:零序IV 段定值;
测试步骤4:设置系统参数
l 故障性质:选择“瞬时性”故障时,测试仪在整个试验过程中只输出一次故障量,当测试仪接收到保护的动作信号,或者达到所设置的“故障时间”后,停止输出故障量,而转为输出正常的电压、电流,之后即便接收到其它开入量信号,测试仪仍然维持正常量输出不变;选择“永久性”故障时,测试仪按以下顺序输出:开始试验(输出正常量)——输出界面上所设置的第一次故障量——接收到保护跳闸动作信号(输出正常量)——接收到重合闸动作信号(再次输出界面上所设置的故障量)——再次接收到保护跳闸动作信号(再次输出正常量);如果需要对保护的后加速功能进行试验,一般应选择永久性故障;
l 跳闸:用于定义开入量A、B、C三端子是作为“跳A”、 “跳B”、 “跳C”端子还是“三跳”端子。若设为“分相跳闸”时,则单相故障时可以模拟只跳开故障相。即这种情况下,“跳A”、“跳B”、“跳C”哪几个信号到,模拟哪几相跳开;若设为“三相跳闸”时,则不管哪个开入量收到信号,三相均同时跳开。
l 故障方向:可设置为正向故障或反向故障;
l 输出类型:如果零序电流不大于30A,可选择“单相输出”方式由各相独立输出。当零序电流大于30A时,可以选择“三并输出”方式,此时可以输出最大60A电流。此时程序会自动提示操作人员将测试仪的电流“三并”后,分别接至保护装置的A相、B相和C相;
l Ux为第四路电压通道,共有四种输出模式:
+3Uo 三相交流电压的矢量和;
-3Uo 三相交流电压矢量和的反相输出;
+√3×3Uo √3倍的三相交流电压的矢量和;
-√3×3Uo √3倍的三相交流电压矢量和的反相输出;
测试步骤5:设置正常态参数
l 故障前时间:每次子试验项目测试前,测试仪均输出一段时间的故障前状态(即空载状态),以保证保护接点可靠复归,且重合闸准备完毕。故,该时间的设置一般大于保护的复归时间(含重合闸充电时间),通常取20~25 秒左右;
l 额定电压:在额定状态时输出的电压值,一般为57.735V;
l 额定电流:在额定状态时输出的电流值;
测试步骤6:选择故障类型
在界面的左中部可选择需要进行测试的故障类型,包括:
l A-N:A 相接地,打“√”表示选中测试;
l B-N:B 相接地,打“√”表示选中测试;
l C-N:C 相接地,打“√”表示选中测试;
测试步骤7:设置故障参数
l 故障阻抗倍数:在界面的左下部可根据需要选择各段阻抗定值的测试倍数,每段各提供了最多四个阻抗测试点,倍数可以改变,打“√”者表示选中测试;
l 故障时间:单位为秒,每次子试验项目从进入故障到结束之间的时间,一般地,应保证保护在该时间内可以完成整个“跳闸→重合→再跳闸”的过程;
测试步骤8:开始试验
l 确认连线无误后,单击“开始试验”按钮或键盘上的F2快捷键,开始试验;
l 单击“退出试验”按钮或键盘上的F3快捷键可退出试验。
