本文讨论的线路参数均指三相导线的平均值，即按三相线路通过换位后获得完全对称。对不换位线路，因其不对称度较小，也可以近似地适用。
    一、线路各相的绝缘电阻的测量
    线路各相的绝缘电阻的测量，是对线路绝缘状况、接地情况或相间短路等缺陷的检查。
    测量不能在雷雨天气，应在天气良好的情况下进行。为保证人身和设备安全以释放线路电容积累的静电荷，首先将被测线路相对地短接。
    测量时，拆除三相对地的短路接地线，为保证测试工作的安全和测量结果的准确，应测量各相对地是否还有感应电压，若还有感应电压，应采取措施消除。
    对线路的绝缘电阻进行测量时，确定线路上无人工作，并得到现场指挥允许工作的命令后，将非测量的两相短路接地，用两千五至五千伏兆欧表，依次测量每一相对其它两相及地间的绝缘电阻。
    对于线路长、电容量较大的，应在读取绝缘电阻值后，先拆去接于兆欧表L端子上的测量导线，再停摇兆欧表，以免反充电损坏兆欧表。测量结束应对线路进行放电。
    根据测得的绝缘电阻值，结合当时气候条件和线路具体情况综合分析，作出正确判断。
    二、核对相位
    核对相位一般用兆欧表和指示灯法。指示灯法又分干电池和工频低压电源两种。
    1.兆欧表法

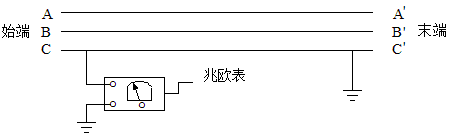

    图1-1是用兆欧表核对相位的接线图，在线路的始端一相接兆欧表的L端，兆欧表的E端接地，在线路末端逐相接地测量，若兆欧表的指示为零，则表示末端接地相与始端测量相同属于一相。按此方法，定出线路始、末两端的A、B、C相。
    2.指示灯法
    指示灯法是将图1-1中的兆欧表换成电源，和指示灯串联测量，若指示灯亮，则表示始、末两端同属于一相。但应注意感应电压的影响，以免造成误判断。

图1－1 核对相位接线图

 三、测量直流电阻

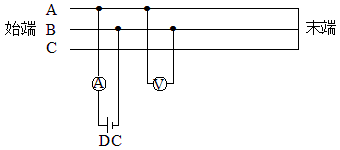

    试验前线路末端三相均应彻底放电。线路始端开路，末端三相短路，拆开两端所有接地线。使用仪器设备：24V直流电源，直流毫伏电压表如图1-2。

图1-2 电流电压表法测量线路直流电阻接线图

A─直流电流表，V─直流电压表

 A，B相加直流电压UAB，测电流IAB，则
    AB相      RAB＝UAB／IAB      (10-1)
    同样，可以测出RBC和RAC
    BC相      RBC＝UBC／IBC      (10-2)
    AC相      RAC＝UAC／IAC      (10-3)
    然后换算成20℃时的单相电阻，换算方法如下
    RA＝(RAB＋RAC－RBC)／2      (10-4)
    RB＝(RAB＋RBC－RAC)／2      (10-5)
    RC＝(RBC＋RAC－RAB)／2      (10-6)
    并按线路长度折算为每公里的电阻。
