输电线路阻抗的测量分正序阻抗和零序阻抗两种来测量。
    一、测量正序阻抗
    如图1-1所示将线路末端三相短路，在始端加三相工频电压，测量各相的电流、三相的线电压和三相总功率。按测得的电压、电流取三个数的算术平均值；功率取功率表1及2的代数和（用低功率因素功率表），并按下式计算线路每相每公里的正序参数。
    正序阻抗  Z＝[Uav／(√3)Iav]×[1／L]    (欧/公里)      (10-7)
    正序电阻  R＝[P／3Iav2]×[1／L]         (欧/公里)      (10-8)
    正序电抗  X＝√(Z12－R12)               (欧/公里)      (10-9)
    正序电感  L＝X1／2πƒ                   (亨/公里)      (10-10)
    式中 P ──三相总功率，即 P = P1 + P2 （瓦）；
         Uav──三相线电压平均值（伏）；
         Iav ──三相电流平均值（安）；
         L ──线路长度（公里）；
         ƒ ──测量电源的频率（赫）。
    在图1-1中，试验电源电压应按线路长度和试验设备来选择，对100公里及以下线路可用380伏，100公里以上线路最好用1千伏以上电压测量，以免由于电流过小引起较大的测量误差。

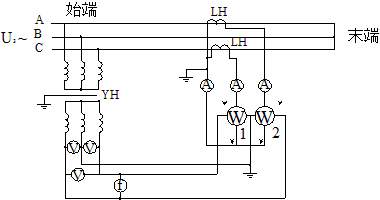

图1-1 测量正序阻抗的原理图

   二、测量零序阻抗
    测量零序阻抗接线如图1-2所示，测量时将末端三相短路接地，在始端施加单相交流电压。根据测得的电流、电压及功率，按下式计算出每相每公里的零序参数。
    零序阻抗  Z0＝[3U／I]×[1／L]     (欧/公里)      (10-11)
    零序电阻  R0＝[3P／I2]×[1／L]    (欧/公里)      (10-12)
    零序电抗  X0＝√(Z02－R02)         (欧/公里)      (10-13)
    零序电感  L0＝X0／2πƒ            (亨/公里)      (10-14)
    式中 P ──所测功率（瓦）；
         U、I ──试验电压（伏）和电流（安）；
         L ──线路长度（公里）；
         ƒ ──试验电源的频率（赫）。

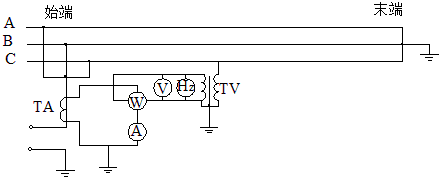

图1-2 测量零序阻抗接线图
