油浸变压器绕组绝缘电阻的允许值MΩ
高压绕组KV |
绝缘电阻值 MΩ |
|||||||
3~10 |
450 |
300 |
200 |
130 |
90 |
60 |
40 |
25 |
20~35 |
600 |
400 |
270 |
180 |
120 |
80 |
50 |
35 |
63~220 |
1200 |
800 |
540 |
360 |
240 |
160 |
100 |
70 |
温度℃ |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
1.工具选择
额定电压≥1KV:2500V、120mm刻度盘、量程10000MΩ以上、准确度1.5级兆欧表
额定电压≤1KV:1000V兆欧表
2.步骤
(1)断开变压器外侧电源开关;
(2)用放电棒分别对ABC和abc接地充分放电,如图1和图2所示;
(3)擦拭变压器瓷瓶;

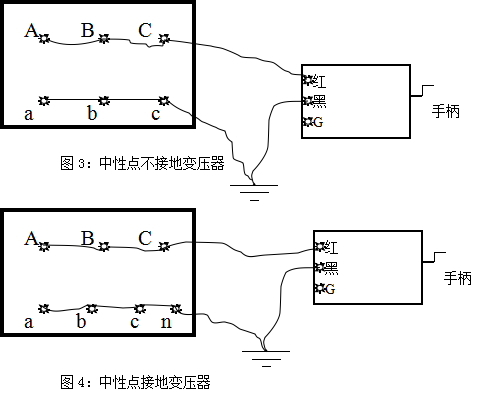

(4)摇测高压侧ABC对地绝缘电阻,如图3和图4所示
短接abc三相,并接地;
短接ABC三相,并对地遥测绝缘值;
记录R15和R60的数据。
在10~30℃时,35~60KV级变压器的吸收比≥1.2;110~330KV级变压器的吸收比≥1.3
(5)用放电棒分别对ABC接地充分放电,如图1和图2所示;
(6)摇测低压侧abc对地绝缘电阻,如图5和图6所示
短接ABC三相,并接地;
短接ABC三相,并对地遥测绝缘值;
记录R15和R60的数据。
在10~30℃时,35~60KV级变压器的吸收比≥1.2;110~330KV级变压器的吸收比≥1.3
(7)用放电棒分别对abc接地充分放电,如图1和图2所示;
(8)摇测高压对低压绝缘电阻,如图7、8所示
